KERN-EX2/21

IP66/IP67

НОВИНКА

ЗОНА 2/21

KERN-EX2/21

KERN — це компактний промисловий та аварійний світильник, призначений для використання у вибухонебезпечних середовищах відповідно до зони ATEX 2/21. Корпус виготовлений із міцного полікарбонату (RAL 7035) і є стійким до УФ-випромінювання, що забезпечує тривалий термін експлуатації. Корпус виготовлений з опалового полікарбонату, що забезпечує ефективне розсіювання світла та високу ударостійкість. Світильник доступний у різних колірних температурах для адаптації до різних умов експлуатації. За запитом світильник можна оснастити функцією регулювання яскравості. Аварійна версія оснащена магнітним вимикачем, що дозволяє контролювати роботу аварійного режиму без необхідності відкривати світильник. Призначений для накладного та підвісного монтажу.

ПЕРЕВАГИ:
• Європейський продукт — вироблено в Чехії
• Сертифікація ATEX/IECEx — зона 2/21
• Компактні розміри
• Міцний корпус класу IK08
• Висока стійкість до води та пилу за стандартом IP66/IP67
• Перевірка роботи аварійного режиму без необхідності відкривати світильник
• Стійкість до УФ-випромінювання
• Управління за допомогою сертифікованого драйвера DALI-2

Схема розмірів

Завантажити каталожний лист серії

Технічні характеристики

Parametry

Робоча напруга:
220–240 В / 50/60 Гц змінного струму, 220–240 В постійного струму

Джерело:
LED, 4000 К/6500 К, CRI +80, MacAdam3

Корпус:
Пластиковий матеріал PC (полікарбонат), колір сірий RAL 7035

Корпус:
ПК (полікарбонат) опаловий

Кріплення:
Пряме кріплення до стелі або стіни освітлюваного приміщення за допомогою двох самозатискних кріпильних штифтів (стандартна комплектація), самозатискне підвішування на тросі за допомогою двох кріпильних штифтів, підвішування на тросі за допомогою підвісних петель.

Підключення:
Безгвинтова триполюсна клемна колодка, максимальний переріз провідників 2,5 мм²

Стандартне обладнання:
1 шт. пластиковий кабельний прохідник Ex M20 для кабелю діаметром 7–13 мм, у комплекті з ущільнювачем; 2 шт. пластикові кабельні заглушки Ex M20, у комплекті з ущільнювачами; 2 шт. кріпильних штифтів (AISI304)

Розрахунковий термін експлуатації — світлодіодних модулів:
L80B50 Ta 50 – 110 000 год
L90B50 Ta 25 – 110 000 год

KERN-EX2/21 ATEX — зона 2/21 (FTZÚ 25 ATEX 0018X)
II 3G Ex nR IIC T6 Gc
II 2D Ex tb IIIC T85°C Db

KERN-EX2/21 IECEx — зона 2/21 (IECEx FTZÚ 25.0013X)
Ex nR IIC T6 Gc
Ex tb IIIC T85°C Db

За попереднім замовленням

5000 К - колірна температура
БЕЗ СИЛІКОНУ - за запитом (KERN-EX2/21-H)
09 - 3 отвори M25

ND - Світильник з функцією увімкнення/вимкнення
D2 - Світильник DALI2
NM3 - Світильник з функцією увімкнення/вимкнення + аварійне освітлення на 3 години
NM3A - Світильник ON/OFF + аварійне освітлення на 3 години, АВТОТЕСТ
ND3D2 - Світильник DALI2 + аварійне освітлення на 3 години, DALI
NNM3 - аварійний світильник на 3 години (разом із набором піктограм)
NNM3A - аварійний світильник на 3 години, AUTOTEST (разом із набором піктограм)
NNMD3 - аварійний світильник на 3 години, DALI (разом із набором піктограм)
CB - централізована система батарей (включно з набором піктограм)

Конфігурація

Скидання фільтра

Потужність світильника (Вт)

Світловий потік (лм)

Температура кольоровості (К)

4000

6500

Спосіб керування

Центральна акумуляторна система

Світильник DALI2

Світильник DALI2 + аварійне освітлення на 3 години, DALI

Тимчасове аварійне освітлення, 3 години

Аварійний світильник на 3 години, AUTOTEST

Аварійний світильник на 3 години, DALI

Світильник ON/OFF

Світильник з перемикачем «ВКЛ/ВИКЛ» + аварійне освітлення на 3 години

Світильник ON/OFF + аварійне освітлення на 3 години, АВТОТЕСТ

Температура навколишнього середовища світильника

Світловий потік NR

Варіанти товару

загальна кількість варіантів становить: 64

KERN-EX2/21-G-L04-840-1200-0ND-08-PD

Тип продукту: W0011G04012-840AA0PD050008S Номер позиції: 63391

Світловий потік (лм):

1086

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 60 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

2,45

Деталі варіанту

KERN-EX2/21-G-L04-840-1800-0ND-08-PD

Тип продукту: W0011G04018-840AA0PD050008S Номер позиції: 63392

Світловий потік (лм):

1640

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 55 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

2,48

Деталі варіанту

KERN-EX2/21-G-L04-840-2400-0ND-08-PD

Тип продукту: W0011G04024-840AA0PD050008S Номер позиції: 63393

Світловий потік (лм):

2148

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 55 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

2,45

Деталі варіанту

KERN-EX2/21-G-L04-840-2900-0ND-08-PD

Тип продукту: W0011G04029-840AA0PD050008S Номер позиції: 63394

Світловий потік (лм):

2674

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 50 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

1,96

Деталі варіанту

KERN-EX2/21-G-L04-840-3400-0ND-08-PD

Тип продукту: W0011G04034-840AA0PD050008S Номер позиції: 63395

Світловий потік (лм):

3189

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 50 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

1,98

Деталі варіанту

KERN-EX2/21-G-L04-840-4000-0ND-08-PD

Тип продукту: W0011G04040-840AA0PD050008S Номер позиції: 63396

Світловий потік (лм):

3663

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 45 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

1,98

Деталі варіанту

KERN-EX2/21-G-L04-840-1200-0D2-08-PD

Тип продукту: W0011G04012-840D20PD050008S Номер позиції: 63397

Світловий потік (лм):

1086

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 60 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник DALI2

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

2,1

Деталі варіанту

KERN-EX2/21-G-L04-840-1800-0D2-08-PD

Тип продукту: W0011G04018-840D20PD050008S Номер позиції: 63398

Світловий потік (лм):

1640

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 55 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник DALI2

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

2,1

Деталі варіанту

KERN-EX2/21-G-L04-840-2400-0D2-08-PD

Тип продукту: W0011G04024-840D20PD050008S Номер позиції: 63399

Світловий потік (лм):

2148

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 55 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник DALI2

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

2,1

Деталі варіанту

KERN-EX2/21-G-L04-840-2900-0D2-08-PD

Тип продукту: W0011G04029-840D20PD050008S Номер позиції: 63400

Світловий потік (лм):

2674

Потужність світильника (Вт):

Tc (K):

4000

Температура (°C):

-30 °C ≤ ta ≤ 50 °C

Корпус:

ПК

Корпус:

ПК опаловий

Довжина A (мм):

395

Ширина B (мм):

195

C (мм):

122

Спосіб монтажу:

накладний/підвісний

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник DALI2

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

2,1

Деталі варіанту

1
2
3
…
7
Вперед »

PNG

Настінний кронштейн

Номер позиції: 6902

Тип продукту: 061066

Каталожна картка Схема розмірів STEP

DXF GLB PNG

Номер позиції: 80882

Тип продукту: 009464

Запасні частини

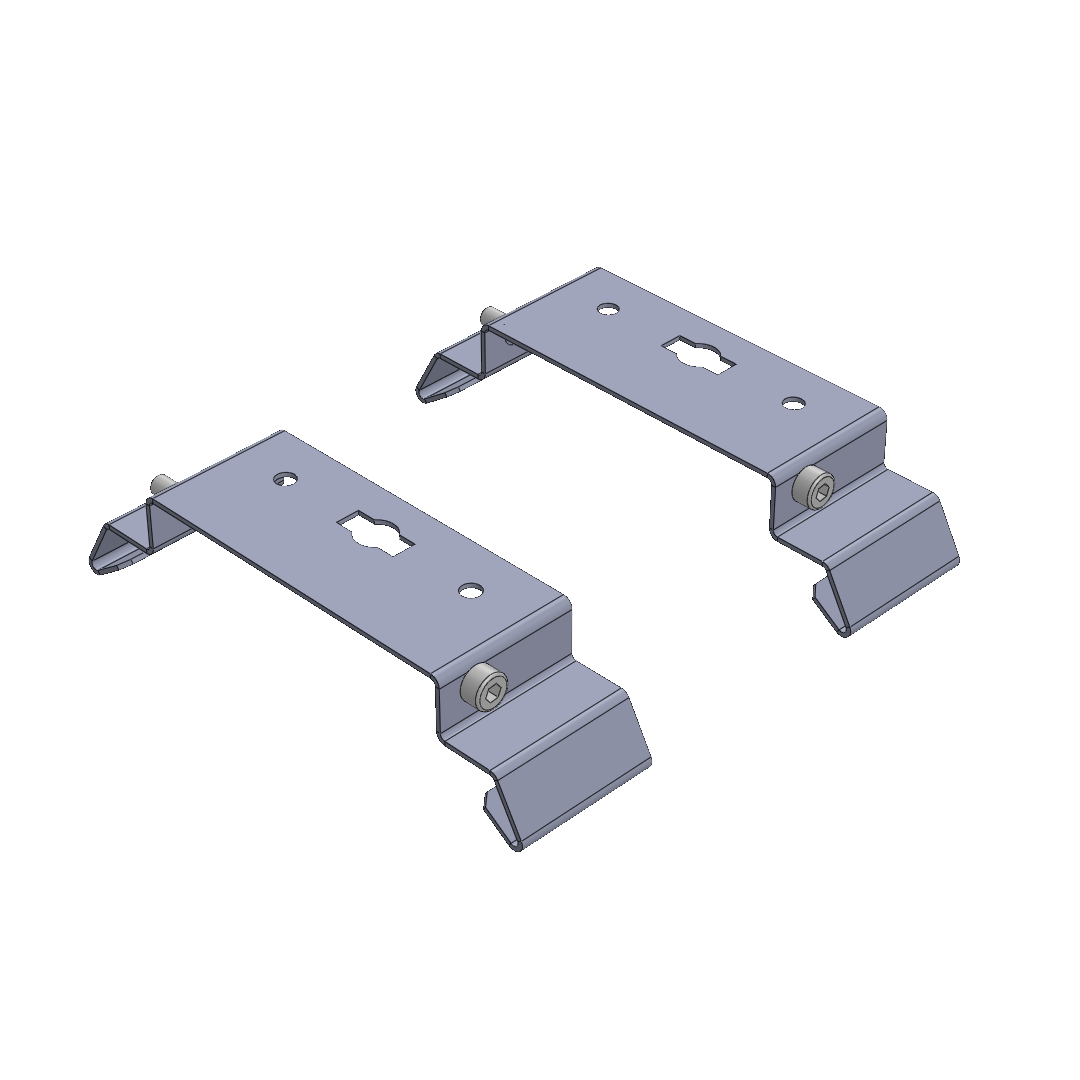

Набір кріпильних штифтів KERN — AISI304 (2 шт.)

Номер позиції: 69104

Тип продукту: 051193

Каталожна картка Схема розмірів STEP

DXF GLB PNG

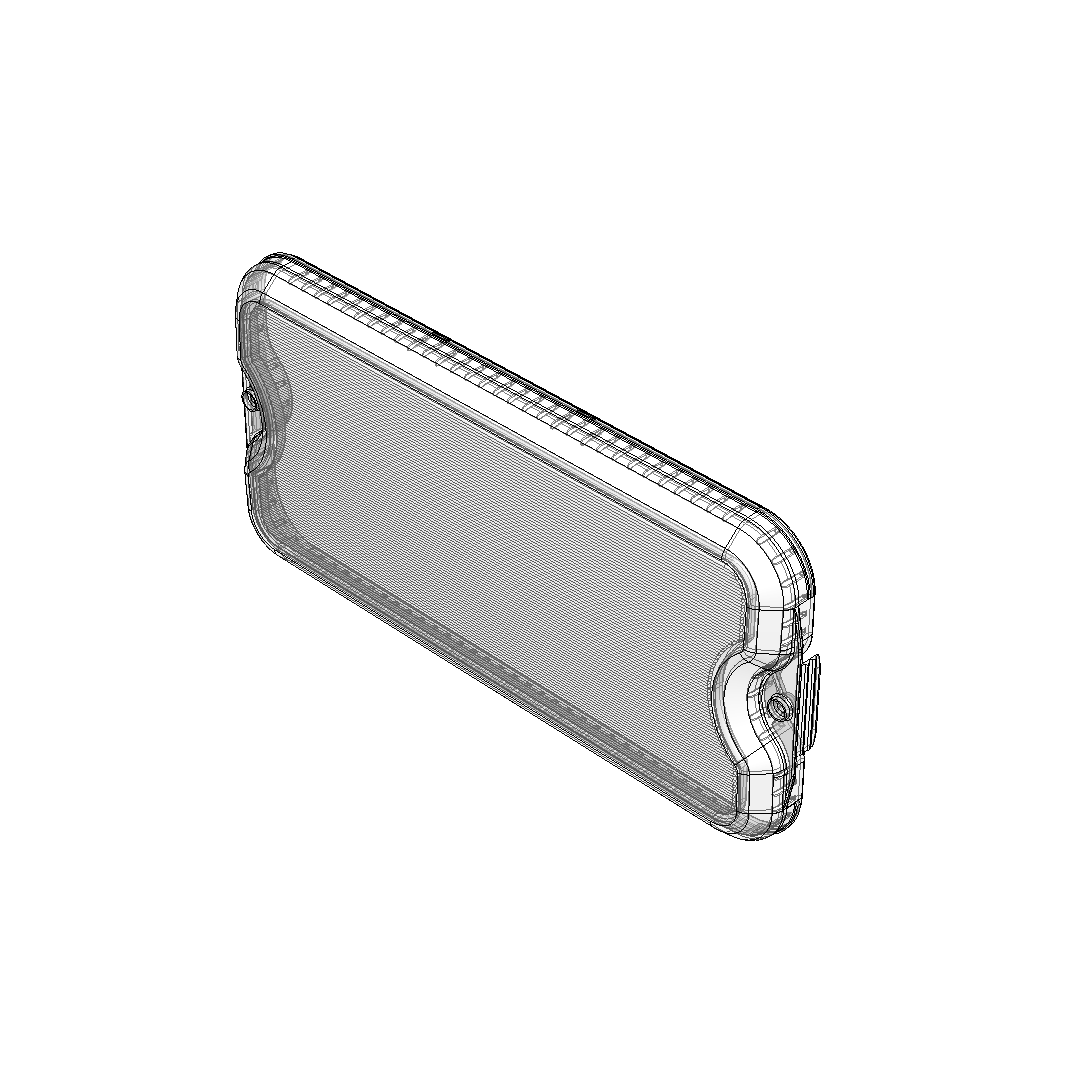

Корпус KERN-EX2 L04

Відео

Завантажити

Інструкція з монтажу

IECEx

LDT, IES

Декларація про відповідність

ATEX 2,21

Текст тендеру

KERN-EX2/21

KERN-EX2/21

Схема розмірів

Технічні характеристики

Parametry

За попереднім замовленням

Конфігурація

Варіанти товару

Аксесуари

Захисний кошик KERN — L04

Набір кріплень для стіни — кут 45° KERN (2 шт.)

Комплект тросових підвісів — 3 м (2 шт.)

Комплектація KERN — кабельні вводи M20 для броньованого кабелю

Комплект хомутів для труби Ø 60 мм (2"), M5, AISI304 (2 шт.)

Комплект хомутів для труби діаметром 50 мм (1 1/2"), M5, AISI304 (2 шт.)

Комплект хомутів для труби Ø 42 мм (1 1/4"), M5, AISI304 (2 шт.)

Піктограма — фігурка KERN + стрілка вліво

Піктограма — фігурка KERN + стрілка вправо

Піктограма — фігурка KERN + стрілка вниз

Піктограма — фігурка KERN + стрілка вгору

Піктограма — KERN-EXIT

Телескопічний магніт

Затяжний ключ для кабельних вводів

Настінний кронштейн

KERN — підкладка для закріплення виводів — 1 шт.

Комплект хомутів для труби Ø 60 мм (2"), M5, AISI316 (2 шт.)

Комплект хомутів для труби Ø 50 мм (1 1/2"), M5, AISI316 (2 шт.)

Комплект хомутів для труби Ø 42 мм (1 1/4"), M5, AISI316 (2 шт.)

Комплект настінних кріплень — кут 45° KERN, AISI316 (2 шт.)

Набір кріпильних штифтів KERN — IK10 — AISI304 (2 шт.)

Набір кріпильних штифтів KERN — IK10 — AISI316L (2 шт.)

Набір кріпильних штифтів KERN — AISI316L (2 шт.)

Піктограма — KERN — ГІДРАНТ

Запасні частини

Набір кріпильних штифтів KERN — AISI304 (2 шт.)

Корпус KERN-EX2 L04

Піктограма — фігурка KERN + стрілка вліво

Піктограма — фігурка KERN + стрілка вправо

Піктограма — фігурка KERN + стрілка вниз

Піктограма — фігурка KERN + стрілка вгору

Піктограма — KERN-EXIT
