KERN-EX2/21

KERN je kompaktní průmyslové a nouzové svítidlo určené do prostředí s nebezpečím výbuchu pro ATEX zónu 2/21. Těleso je vyrobeno z robustního polykarbonátu (RAL 7035) a je UV stabilní, což zajišťuje dlouhodobou trvanlivost. Kryt je z opálového polykarbonátu, který poskytuje efektivní rozptyl světla a vysokou odolnost proti nárazům. Svítidlo je dostupné v různých teplotách chromatičnosti pro přizpůsobení různým prostředím. Na vyžádání lze svítidlo vybavit funkcí stmívání. Nouzová verze je vybavena magnetickým spínačem, který umožňuje kontrolu funkce nouzového režimu bez nutnosti otevírání svítidla. Určeno pro přisazenou a závěsnou montáž.

VÝHODY:
• Evropský produkt – vyrobeno v České republice
• ATEX/IECEx certifikace – zóna 2/21
• Kompaktní rozměr
• Robustní těleso IK08
• Vysoká odolnost proti vodě a prachu IP66/IP67
• Kontrola funkce nouzového režimu bez nutnosti otevírání svítidla
• Odolnost proti UV záření
• Řízení pomocí certifikovaného driveru DALI-2

Rozměrové schéma

Stáhnout katalogový list rodiny

Specifikace

Parametry

Provozní napětí:
220–240 V / 50/60 Hz AC, 220–240 V DC

Zdroj:
LED, 4000K/6500K, CRI +80, MacAdam3

Těleso:
Plastový materiál PC (polykarbonát), barva šedá RAL 7035

Kryt:
PC (polykarbonát) opálový

Uchycení:
Přímé upevnění na strop či stěnu osvětlovaného prostoru pomocí dvou samosvorných úchytných per (standardní výbava), samosvorné lankové zavěšení na dvě úchytná pera, lankové zavěšení pomocí závěsných ok.

Připojení:
Bezšroubová třípólová svorkovnice, max. průřez vodičů 2,5 mm²

Standardní výbava:
1x Ex plastová kabelová vývodka M20 pro průměr kabelu 7-13 mm včetně těsnění, 2x Ex plastová kabelová zátka M20 včetně těsnění, 2x úchytné pero (AISI304)

Kalkulovaná životnost – LED modulů:
L80B50 Ta 50 – 110 000 h
L90B50 Ta 25 – 110 000 h

KERN-EX2/21 ATEX - zóna 2/21 (FTZÚ 25 ATEX 0018X)
II 3G Ex nR IIC T6 Gc
II 2D Ex tb IIIC T85°C Db

KERN-EX2/21 IECEx - zóna 2/21 (IECEx FTZÚ 25.0013X)
Ex nR IIC T6 Gc
Ex tb IIIC T85°C Db

Na objednání

5000K - teplota chromatičnosti
SILICONE-FREE - na vyžádání (KERN-EX2/21-H)
09 - 3xM25 otvor

ND - ON/OFF svítidlo
D2 - DALI2 svítidlo
NM3 - ON/OFF svítidlo + nouze 3h
NM3A - ON/OFF svítidlo + nouze 3h, AUTOTEST
ND3D2 - DALI2 svítidlo + nouze 3h, DALI
NNM3 - nouzové svítidlo 3h (včetně sady piktogramů)
NNM3A - nouzové svítidlo 3h, AUTOTEST (včetně sady piktogramů)
NNMD3 - nouzové svítidlo 3h, DALI (včetně sady piktogramů)
CB - centrální bateriový systém (včetně sady piktogramů)

Konfigurace

Příkon svítidla (W)

Světelný tok (lm)

Teplota chromatičnosti (K)

4000

6500

Způsob ovládání

Centrální bateriový systém

DALI2 svítidlo

DALI2 svítidlo + nouze 3h, DALI

Dočasné nouzové osvětlení 3h

Nouzové svítidlo 3h, AUTOTEST

Nouzové svítidlo 3h, DALI

ON/OFF svítidlo

ON/OFF svítidlo + nouze 3h

ON/OFF svítidlo + nouze 3h, AUTOTEST

Teplota okolí svítidla

Světelný tok NR

Varianty produktu

celkový počet variant je: 64

KERN-EX2/21-G-L04-840-1200-0ND-08-PD

Produktový typ: W0011G04012-840AA0PD050008S Číslo položky: 63391

Světelný tok (lm):

1086

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤60°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

2,45

Detail varianty

KERN-EX2/21-G-L04-840-1800-0ND-08-PD

Produktový typ: W0011G04018-840AA0PD050008S Číslo položky: 63392

Světelný tok (lm):

1640

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤55°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

2,48

Detail varianty

KERN-EX2/21-G-L04-840-2400-0ND-08-PD

Produktový typ: W0011G04024-840AA0PD050008S Číslo položky: 63393

Světelný tok (lm):

2148

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤55°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

2,45

Detail varianty

KERN-EX2/21-G-L04-840-2900-0ND-08-PD

Produktový typ: W0011G04029-840AA0PD050008S Číslo položky: 63394

Světelný tok (lm):

2674

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤50°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

1,96

Detail varianty

KERN-EX2/21-G-L04-840-3400-0ND-08-PD

Produktový typ: W0011G04034-840AA0PD050008S Číslo položky: 63395

Světelný tok (lm):

3189

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤50°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

1,98

Detail varianty

KERN-EX2/21-G-L04-840-4000-0ND-08-PD

Produktový typ: W0011G04040-840AA0PD050008S Číslo položky: 63396

Světelný tok (lm):

3663

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤45°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

1,98

Detail varianty

KERN-EX2/21-G-L04-840-1200-0D2-08-PD

Produktový typ: W0011G04012-840D20PD050008S Číslo položky: 63397

Světelný tok (lm):

1086

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤60°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

DALI2 svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

2,1

Detail varianty

KERN-EX2/21-G-L04-840-1800-0D2-08-PD

Produktový typ: W0011G04018-840D20PD050008S Číslo položky: 63398

Světelný tok (lm):

1640

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤55°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

DALI2 svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

2,1

Detail varianty

KERN-EX2/21-G-L04-840-2400-0D2-08-PD

Produktový typ: W0011G04024-840D20PD050008S Číslo položky: 63399

Světelný tok (lm):

2148

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤55°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

DALI2 svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

2,1

Detail varianty

KERN-EX2/21-G-L04-840-2900-0D2-08-PD

Produktový typ: W0011G04029-840D20PD050008S Číslo položky: 63400

Světelný tok (lm):

2674

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-30°C≤ta≤50°C

Těleso:

Kryt:

PC opálový

Délka A (mm):

395

Šířka B (mm):

195

C (mm):

122

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Průchozí kabeláž:

Bez propoje

Způsob ovládání:

DALI2 svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

2,1

Detail varianty

1
2
3
…
7
Další »

PNG

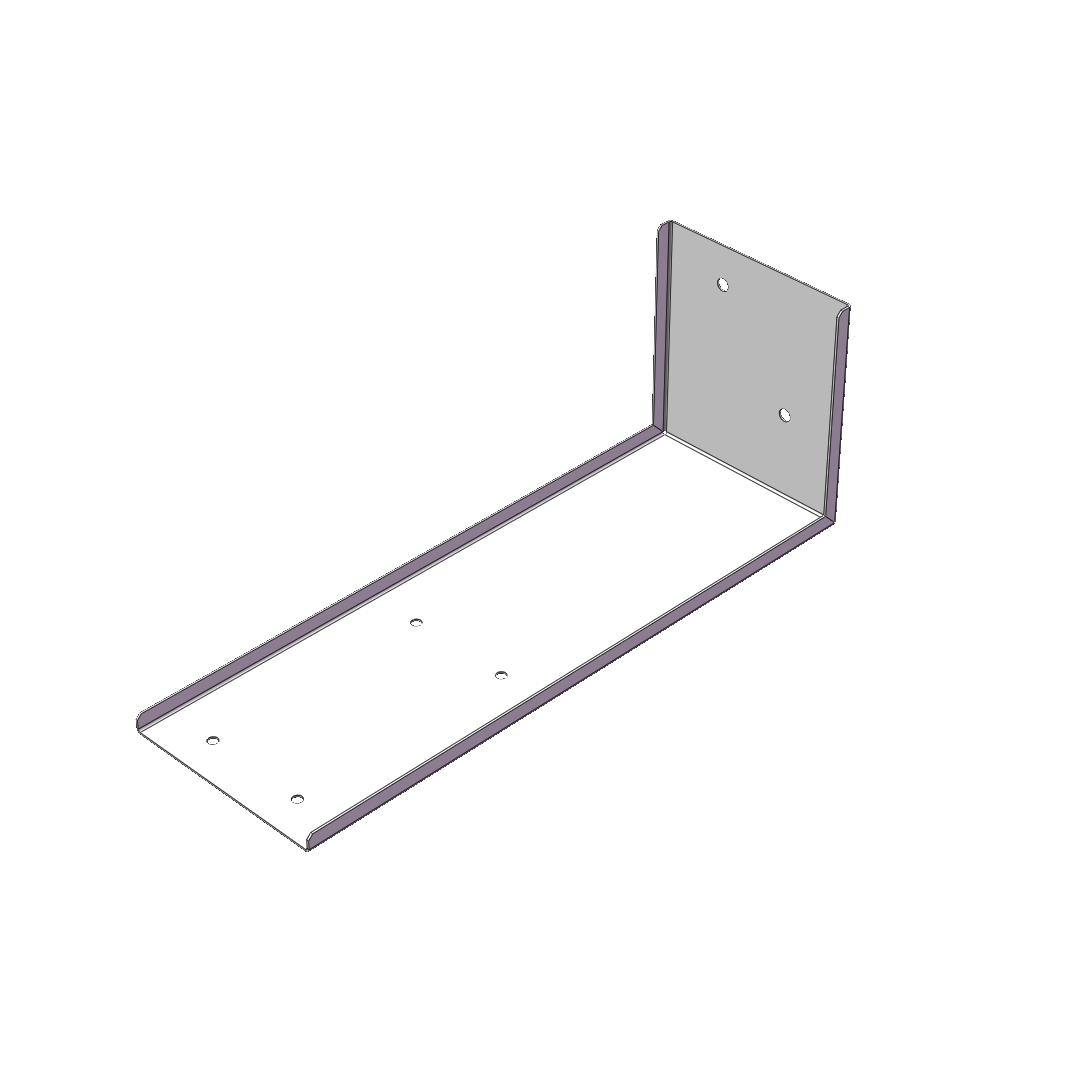

Nástěnný držák

Číslo položky: 6902

Produktový typ: 061066

Katalogový list Rozměrové schéma STEP

DXF GLB PNG

Číslo položky: 80882

Produktový typ: 009464

Náhradní díly

Sada úchytných per KERN - AISI304 (2 ks)

Číslo položky: 69104

Produktový typ: 051193

Katalogový list Rozměrové schéma STEP

DXF GLB PNG

Kryt KERN-EX2 L04

Video

Ke stažení

Montážní návod

IECEx

LDT, IES

Prohlášení o shodě

ATEX 2,21

Tender Text

KERN-EX2/21

KERN-EX2/21

Rozměrové schéma

Specifikace

Parametry

Na objednání

Konfigurace

Varianty produktu

Příslušenství

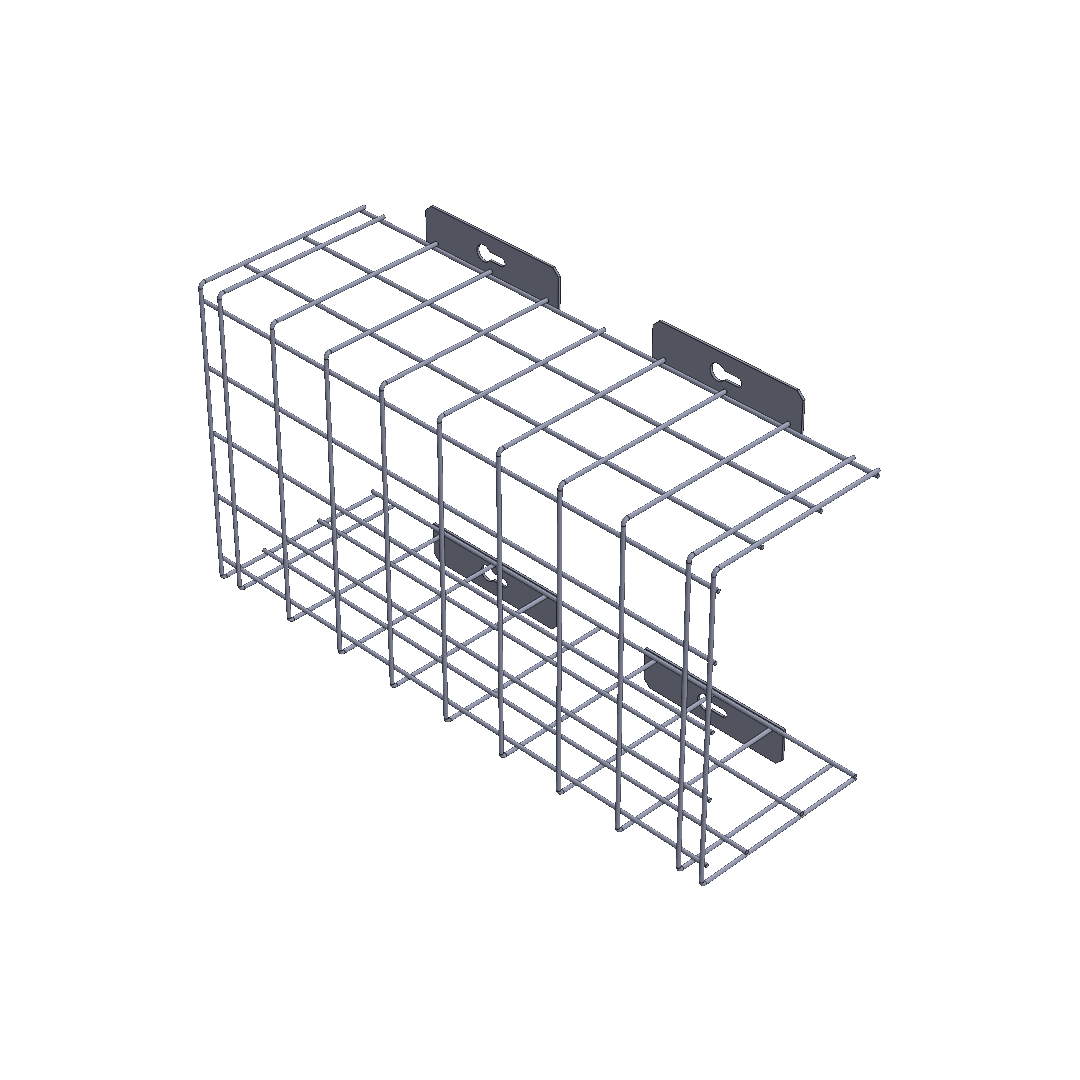

Ochranný koš KERN - L04

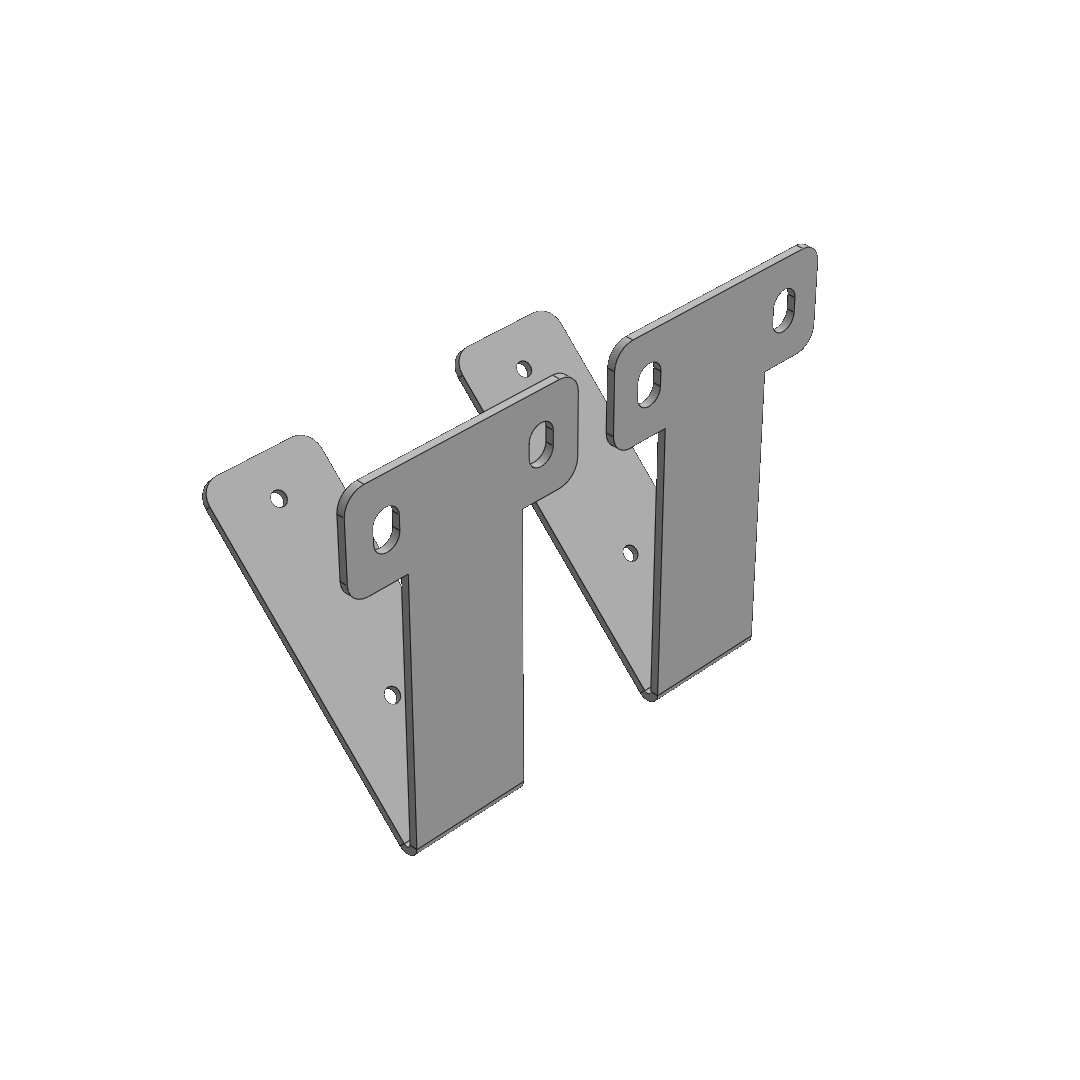

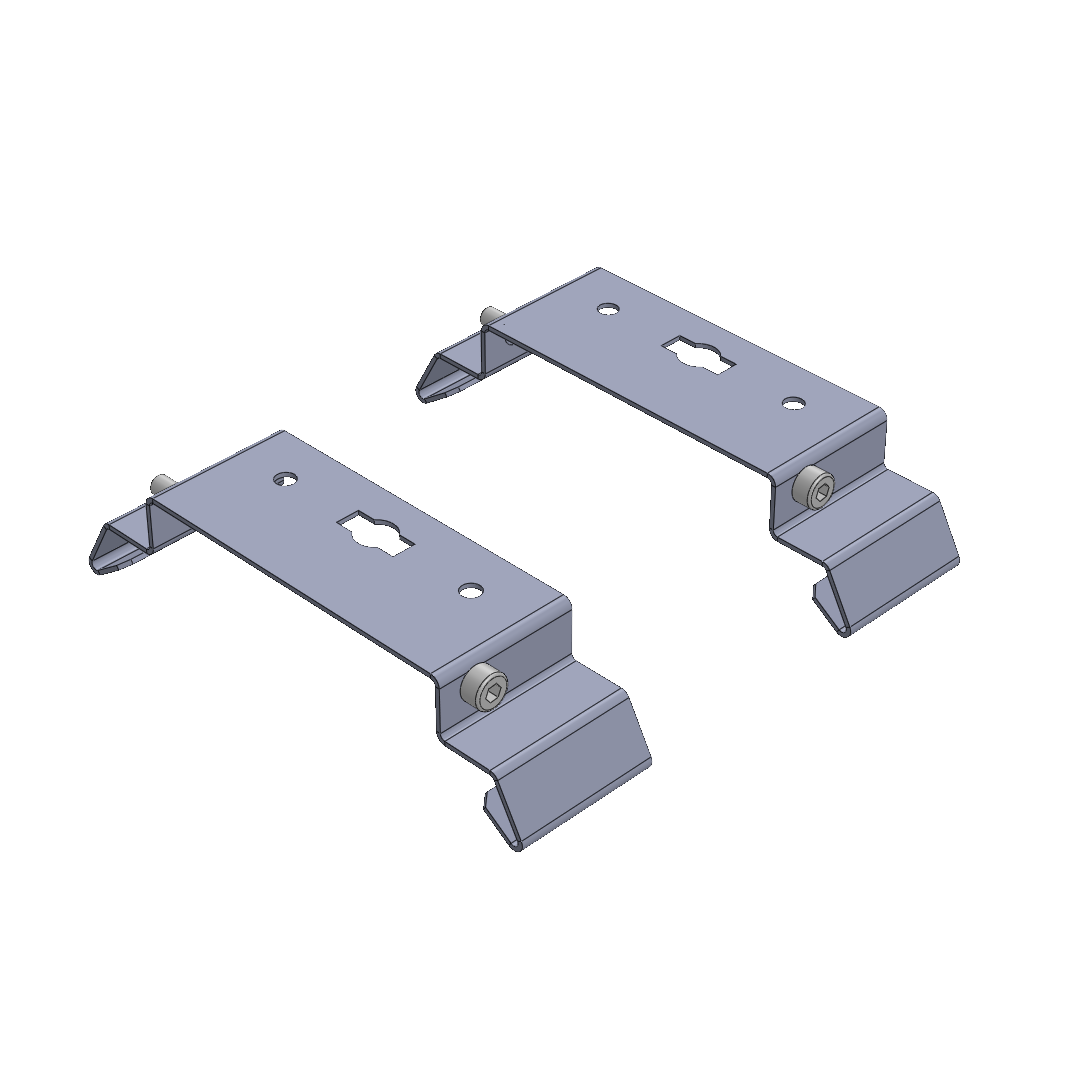

Sada úchytů na zeď - úhel 45° KERN (2 ks)

Sada lankový závěs - 3 m (2 ks)

Výbava KERN - vývodky M20 pro pancéřovaný kabel

Sada třmenů na trubku Ø 60 mm (2"), M5, AISI304 (2 ks)

Sada třmenů na trubku Ø 50 mm (1 1/2"), M5, AISI304 (2 ks)

Sada třmenů na trubku Ø 42 mm (1 1/4"), M5, AISI304 (2 ks)

Piktogram - KERN-panáček + šipka vlevo

Piktogram - KERN-panáček + šipka vpravo

Piktogram - KERN-panáček + šipka dolu

Piktogram - KERN-panáček + šipka nahoru

Piktogram - KERN-EXIT

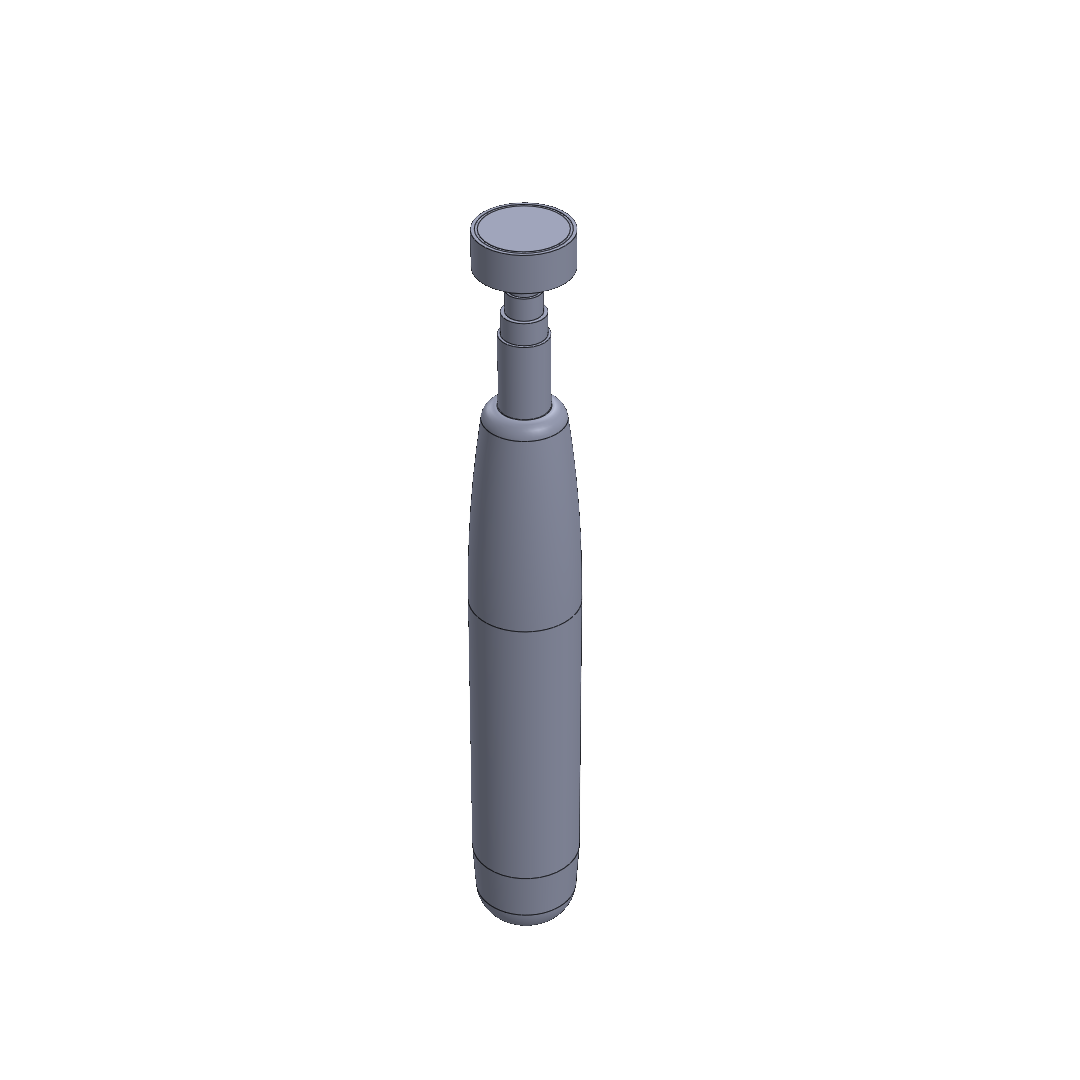

Teleskopický magnet

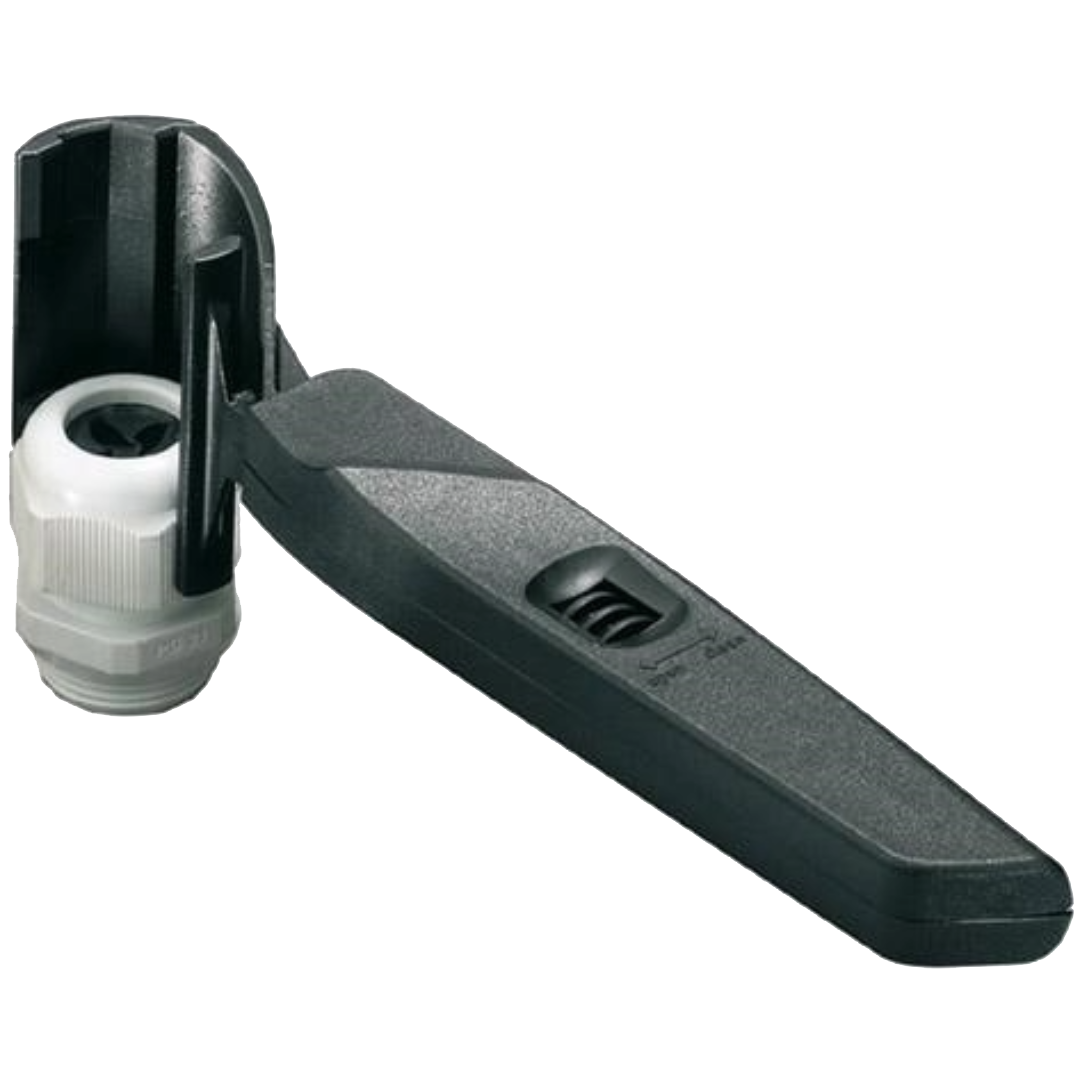

Utahovací klíč pro kabelové průchodky
