BOXER-LED

IP65
BOXER-LED

Міцний антивандальний світильник, призначений для приміщень із високим ризиком пошкодження (в’язниці, підземні переходи, залізниці, психіатричні лікарні тощо). Корпус виготовлений із сталевого листа з порошковим покриттям (RAL 9016) — також доступний у нержавіючому виконанні для зовнішнього використання (AISI304/AISI316). Корпус виготовлений із високостійкого опалового або прозорого полікарбонату. У стандартній комплектації оснащений захисними гвинтами. Оснащений високоякісними електронними компонентами з тривалим терміном служби світлодіодів до 100 000 годин та ефективністю до 140 лм/Вт. Світильник можна поставити у варіанті з нічним освітленням (NL), яке вбудовано в світильник. Характеризується високою стійкістю до бризок води та пилу за стандартом IP65. Підходить для температур навколишнього середовища від -20 °C до +60 °C (залежно від варіанту світильника). Світильник кріпиться до стелі або стіни за допомогою гвинтів.

• BOXER-LED – Світильник оснащений рамкою, яка виступає за межі корпусу світильника на 10 мм. Цей варіант відповідає стандарту IK10 + 40J.
• BOXER-LED-FC – Світильник оснащений рамкою, яка повністю закриває весь корпус світильника. Варіант FC (full cover) відповідає стандарту IK11 + 55J.

Схема розмірів
Завантажити каталожний лист серії
Технічні характеристики
Parametry

Робоча напруга:
220–240 В / 50/60 Гц змінного струму, 220–240 В постійного струму

Джерело:
LED, 4000 К, CRI +80, MacAdam3

Корпус:
Лакований сталевий лист RAL 9016

Корпус:
Полікарбонат у поєднанні з пофарбованим сталевим листом RAL 9016

Рефлектор:
Алюмінієвий лист з високоякісним поліруванням

Кріплення:
Пряме кріплення до стелі або стіни освітлюваного приміщення, за допомогою підвісної рами або набору для кріплення в куті.

Підключення:
Безгвинтова триполюсна клемна колодка, максимальний переріз провідників 2,5 мм2. Світильник пристосований для петльового підключення (можливість підключення двох кабелів).

Стандартне обладнання:
2 ущільнювальні прокладки, гумові шайби для герметизації монтажних отворів, захисні гвинти (необхідно додатково замовити 004778 — насадка для захисного гвинта з шестигранним шліцом та штифтом, s=3)

Розрахунковий термін експлуатації — світлодіодних модулів:
L80B10 Ta 30 – 70 000 год
L70B10 Ta 30 – 100 000 год

За попереднім замовленням

3000 К/5000 К/6500 К – колірна температура
MULTI – постійне аварійне освітлення (1 год, 3 год)
EM – тимчасове аварійне освітлення (1 год, 3 год)
DIM – електронний баласт із регулюванням яскравості (DALI)
FC (повне покриття) - НЕ МОЖНА використовувати у поєднанні з підвісною рамою/кріпити в куті
СКЛО – загартоване захисне скло
НЕРЖАВІЮЧА СТАЛЬ –корпус виготовлений із нержавіючого листа (у варіанті NEREZ температура навколишнього середовища нижча приблизно на 5–10 °C)
RAL – інший колірний варіант
MW SENSOR - мікрохвильовий датчик (якщо вам потрібен датчик, зверніться до служби технічної підтримки)
НІЧНЕ СВІТЛО - вбудований світлодіодний джерело живлення потужністю 4–8 Вт для нічного освітлення, 3000 К або 4000 К

Конфігурація
Скидання фільтра

Потужність світильника (Вт)

8,0
10,0
11,0
18,0
22,0
36,0
41,0
48,0
51,0

Довжина корпусу (мм)

421
426
701
706
1257
1262
1519
1524

Ширина корпусу (мм)

184
186

Світловий потік (лм)

1123
1413
2393
2826
4786
5368
6350
6710

Температура навколишнього середовища світильника

-20 °C ≤ ta ≤ 45 °C
-20 °C ≤ ta ≤ 55 °C
-20 °C ≤ ta ≤ 60 °C
Варіанти товару

загальна кількість варіантів становить: 16

BOXER-LED-FC-1450-4K, IP65

Тип продукту: 053495-FC  Номер позиції: 40789

Світловий потік (лм):

1123

Потужність світильника (Вт):

8

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 55 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

426

Ширина B (мм):

186

C (мм):

56

Спосіб монтажу:

прикріплена

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

3,64

Деталі варіанту
BOXER-LED-FC-1650-4K, IP65

Тип продукту: 053489-FC  Номер позиції: 40786

Світловий потік (лм):

1413

Потужність світильника (Вт):

11

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 55 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

426

Ширина B (мм):

186

C (мм):

56

Спосіб монтажу:

прикріплена

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

3,7

Деталі варіанту
BOXER-LED-FC-2900-4K, IP65

Тип продукту: 053494-FC  Номер позиції: 40790

Світловий потік (лм):

2393

Потужність світильника (Вт):

18

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 60 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

706

Ширина B (мм):

186

C (мм):

56

Спосіб монтажу:

прикріплена

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

5,5

Деталі варіанту
BOXER-LED-FC-3300-4K, IP65

Тип продукту: 053491-FC  Номер позиції: 40787

Світловий потік (лм):

2826

Потужність світильника (Вт):

22

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 60 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

706

Ширина B (мм):

186

C (мм):

56

Спосіб монтажу:

прикріплена

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

5,6

Деталі варіанту
BOXER-LED-FC-5800-4K, IP65

Тип продукту: 053497-FC  Номер позиції: 40791

Світловий потік (лм):

4786

Потужність світильника (Вт):

36

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 55 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

1262

Ширина B (мм):

186

C (мм):

56

Спосіб монтажу:

прикріплена

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

9,1

Деталі варіанту
BOXER-LED-FC-6600-4K, IP65

Тип продукту: 053487-FC  Номер позиції: 40792

Світловий потік (лм):

5368

Потужність світильника (Вт):

41

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 55 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

1262

Ширина B (мм):

186

C (мм):

56

Спосіб монтажу:

прикріплена

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

9,36

Деталі варіанту
BOXER-LED-FC-7200-4K, IP65

Тип продукту: 053499-FC  Номер позиції: 40788

Світловий потік (лм):

6350

Потужність світильника (Вт):

48

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 45 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

1524

Ширина B (мм):

186

C (мм):

56

Спосіб монтажу:

прикріплена

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

11,9

Деталі варіанту
BOXER-LED-FC-8200-4K, IP65

Тип продукту: 053485-FC  Номер позиції: 40793

Світловий потік (лм):

6710

Потужність світильника (Вт):

51

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 45 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

1524

Ширина B (мм):

186

C (мм):

56

Спосіб монтажу:

прикріплена

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

10,92

Деталі варіанту
BOXER-LED-1450-4K, IP65

Тип продукту: 053495  Номер позиції: 13274

Світловий потік (лм):

1123

Потужність світильника (Вт):

10

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 55 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

421

Ширина B (мм):

184

C (мм):

56

Спосіб монтажу:

накладна/вбудована/кутова

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

3,06

Деталі варіанту
BOXER-LED-1650-4K, IP65

Тип продукту: 053489  Номер позиції: 15497

Світловий потік (лм):

1413

Потужність світильника (Вт):

11

Tc (K):

4000

Температура (°C):

-20 °C ≤ ta ≤ 55 °C

Корпус:

лакований лист

Корпус:

Прозорий ПК

Довжина A (мм):

421

Ширина B (мм):

184

C (мм):

56

Спосіб монтажу:

накладна/вбудована/кутова

CRI:

≥80

Прокладка кабелів:

Без з'єднання

Спосіб керування:

Світильник ON/OFF

Кут випромінювання:

Дуже широкий кут розсіювання >80°

Маса (кг):

2,74

Деталі варіанту
Аксесуари
Насадка для захисного гвинта
Obrázek příslušenství

Номер позиції: 24607

Тип продукту: 004778

Рамка для підвісного освітлення BOXER-LED 421
Obrázek příslušenství

Номер позиції: 25130

Тип продукту: 053412

Рамка для підвісного стелі BOXER-LED 701
Obrázek příslušenství

Номер позиції: 25131

Тип продукту: 053413

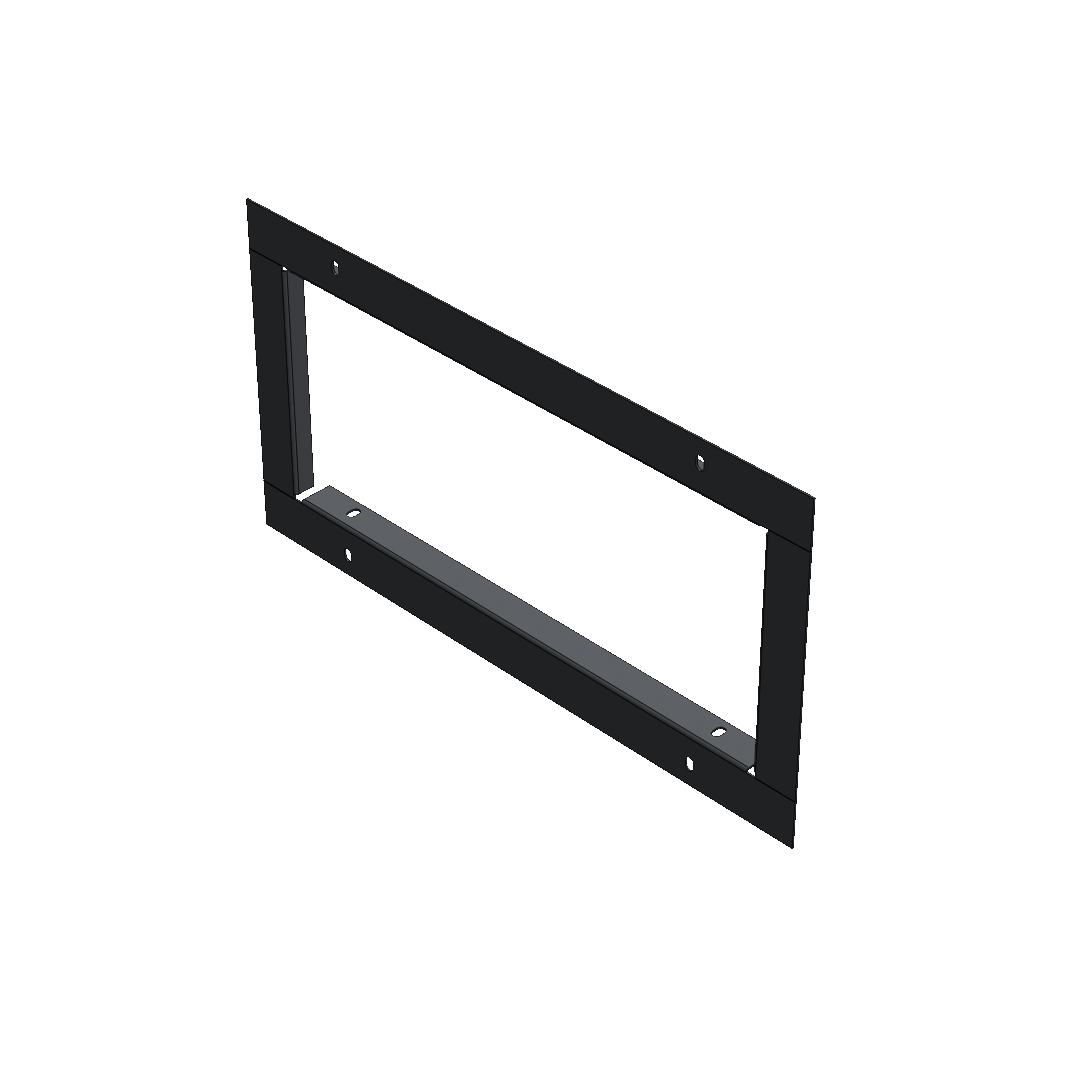

Рамка для підвісної стелі BOXER-LED 1257
Obrázek příslušenství

Номер позиції: 25132

Тип продукту: 053414

Рамка для підвісного освітлення BOXER-LED 1519
Obrázek příslušenství

Номер позиції: 25133

Тип продукту: 053415

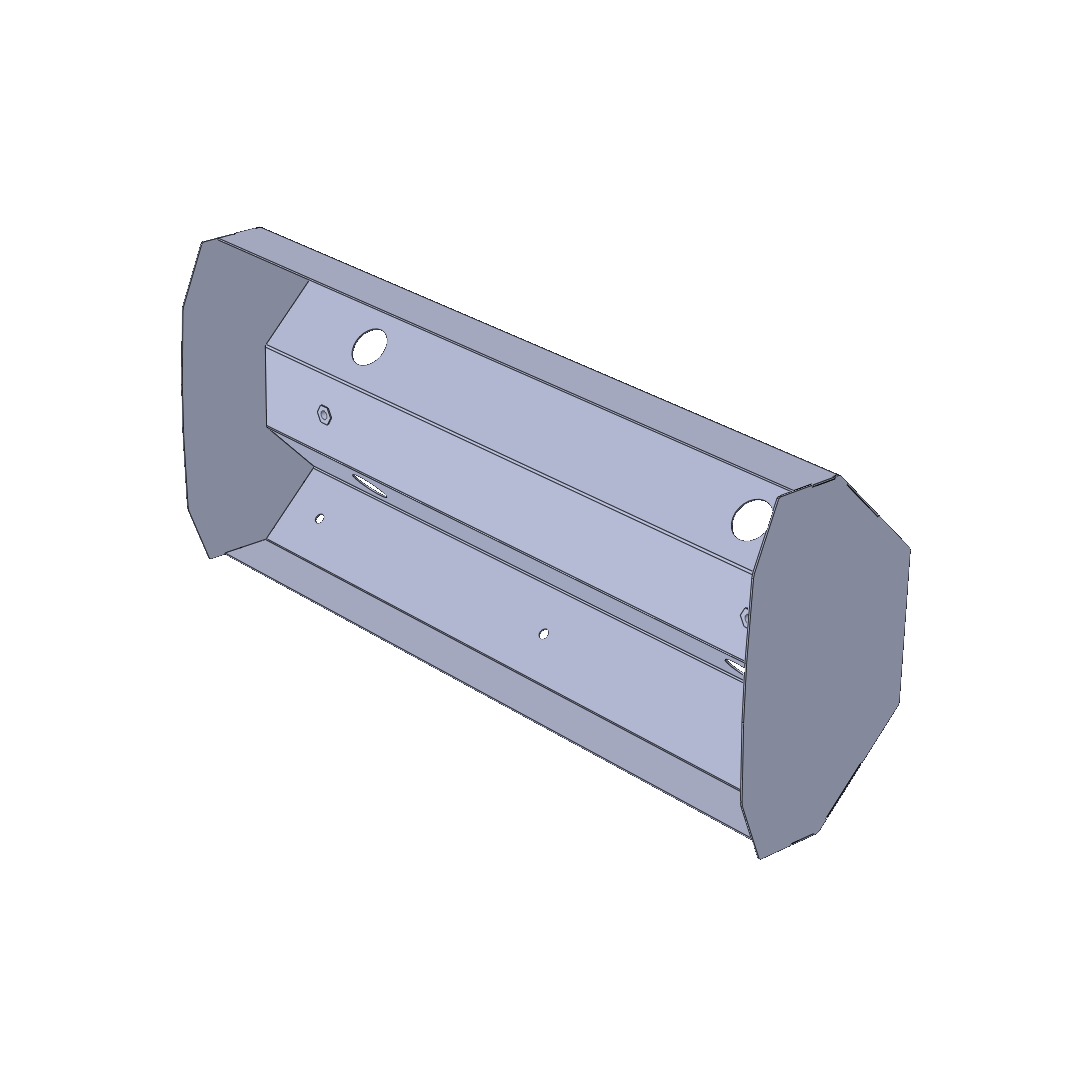

Комплект для кріплення в кутку BOXER-LED 421
Obrázek příslušenství

Номер позиції: 20369

Тип продукту: 053416

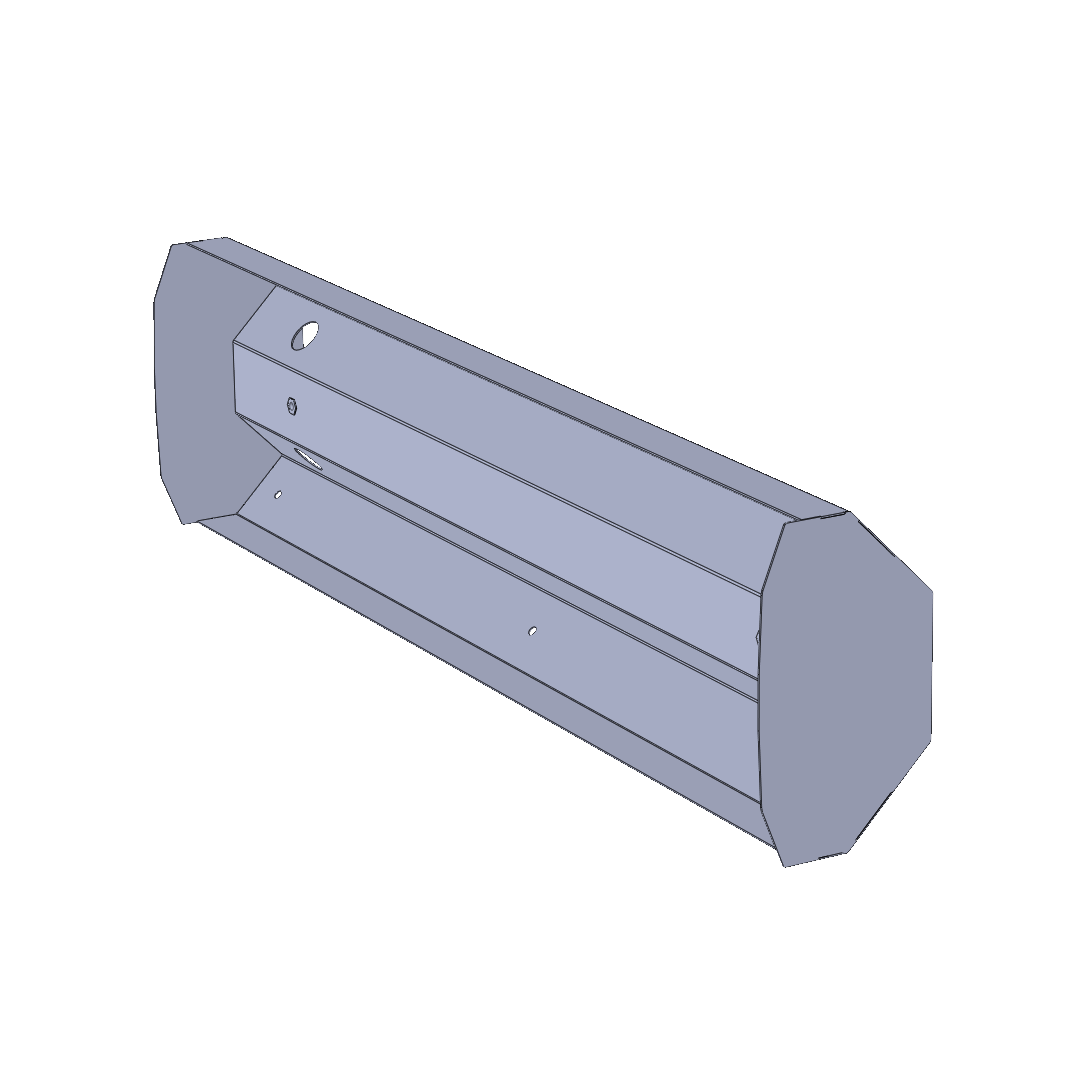

Комплект для кріплення в куті BOXER-LED 701
Obrázek příslušenství

Номер позиції: 24030

Тип продукту: 053417

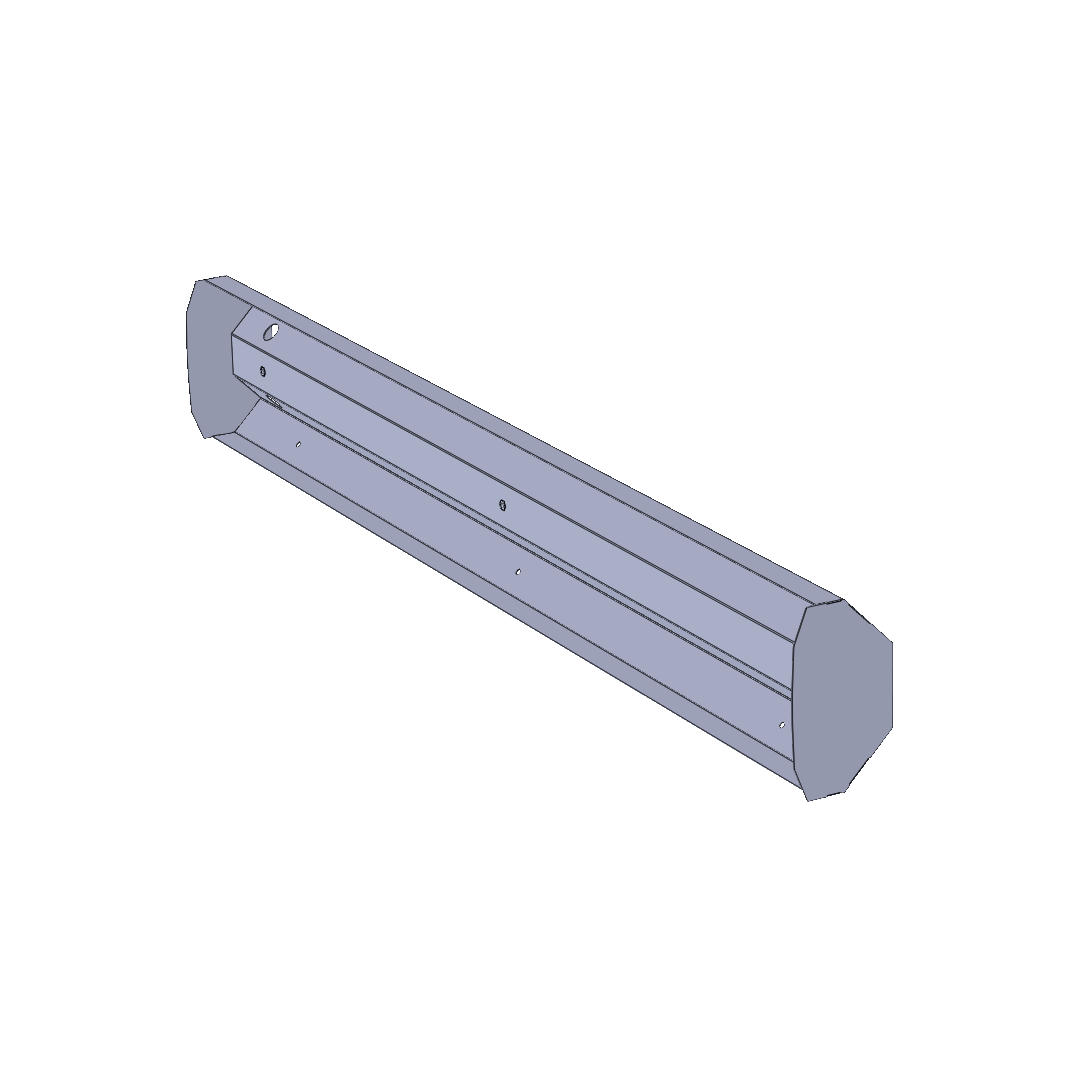

Комплект для кріплення в кутку BOXER-LED 1257
Obrázek příslušenství

Номер позиції: 24031

Тип продукту: 053418

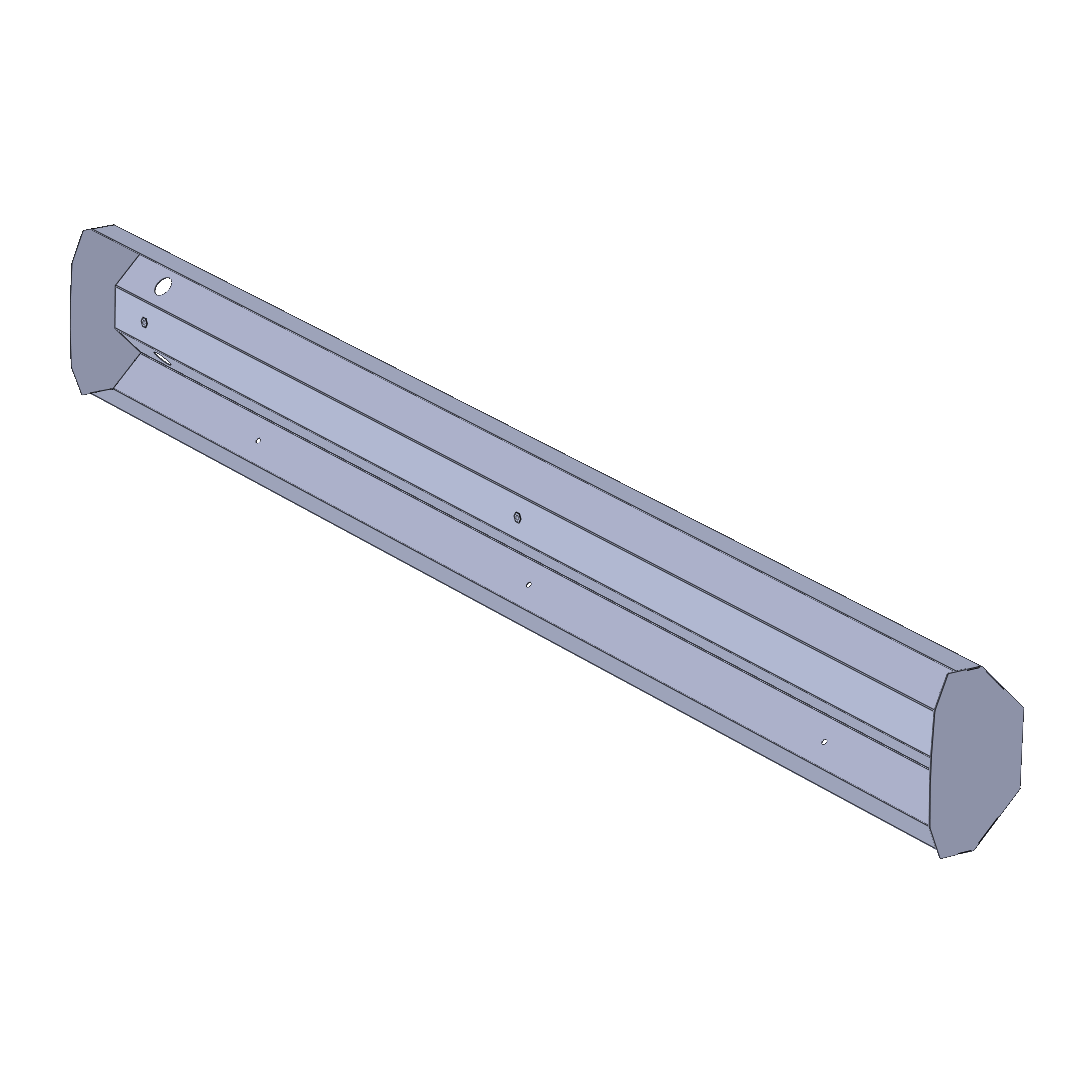

Комплект для кріплення в кутку BOXER-LED 1519
Obrázek příslušenství

Номер позиції: 24032

Тип продукту: 053419

Завантажити

LDT, IES

Декларація про відповідність

Інструкція з монтажу

Текст тендеру
BOXER-LED

Міцний антивандальний світильник, призначений для приміщень із високим ризиком пошкодження (в’язниці, підземні переходи, залізниці, психіатричні лікарні тощо). Корпус виготовлений із сталевого листа з порошковим покриттям (RAL 9016) — також доступний у нержавіючому виконанні для зовнішнього використання (AISI304/AISI316). Корпус виготовлений із високостійкого опалового або прозорого полікарбонату. У стандартній комплектації оснащений захисними гвинтами. Оснащений високоякісними електронними компонентами з тривалим терміном служби світлодіодів до 100 000 годин та ефективністю до 140 лм/Вт. Світильник можна поставити у варіанті з нічним освітленням (NL), яке вбудовано в світильник. Характеризується високою стійкістю до бризок води та пилу за стандартом IP65. Підходить для температур навколишнього середовища від -20 °C до +60 °C (залежно від варіанту світильника). Світильник кріпиться до стелі або стіни за допомогою гвинтів.

• BOXER-LED – Світильник оснащений рамкою, яка виступає за межі корпусу світильника на 10 мм. Цей варіант відповідає стандарту IK10 + 40J.
• BOXER-LED-FC – Світильник оснащений рамкою, яка повністю закриває весь корпус світильника. Варіант FC (full cover) відповідає стандарту IK11 + 55J.

Parametry

Робоча напруга: 220–240 В / 50/60 Гц змінного струму, 220–240 В постійного струму; Джерело світла: світлодіод, 4000 К, CRI +80, MacAdam 3; Корпус: лакований сталевий лист RAL 9016; Кришка: полікарбонат у поєднанні з лакованим сталевим листом RAL 9016; Рефлектор: високополірований алюмінієвий лист; Кріплення: Пряме кріплення до стелі або стіни освітлюваного приміщення, за допомогою підвісної рами, набору для кріплення в куті; Підключення: Безгвинтова триполюсна клемна колодка, макс. переріз провідників 2,5 мм2. Світильник пристосований для петльового підключення (можливість підключення двох кабелів).; Стандартна комплектація: 2 ущільнювальні кабельні вводи, прокладки з гумою для герметизації монтажних отворів, захисні гвинти (необхідно додатково замовити 004778 — насадка для захисного гвинта з шестигранником та штифтом s=3); Розрахунковий термін служби – світлодіодних модулів: L80B10 Ta 30 – 70 000 год, L70B10 Ta 30 – 100 000 год

×
