BOXER-LED

IP65
BOXER-LED

Robustní antivandal svítidlo určené do prostředí s vysokým rizikem poškození (věznice, podchody, železnice, psychiatrické léčebny a další). Těleso vyrobeno z práškově lakovaného ocelového plechu (RAL 9016) – alternativně v nerezovém provedení pro venkovní použití (AISI304/AISI316). Kryt vyroben z vysoce odolného opálového nebo čirého polykarbonátu. Standardně vybaveno bezpečnostními šrouby. Vybaveno vysoce kvalitními elektronickými komponenty s vysokou životností LED až 100 000 h a účinností až 140 lm/W. Svítidlo je možné dodat v provedení s nočním osvětlením (NL), které je integrováno do svítidla. Vyznačuje se vysokou odolností proti stříkající vodě a prachu IP65. Vysoká rázová odolnost IK11+ 55 J. Vhodné pro teploty okolí od -20 °C do +60 °C (dle varianty svítidla). Svítidlo se upevňuje na strop či stěnu pomocí šroubů.

Diagrama dimensional
Descargar la ficha del catálogo familiar
Especificaciones
Parámetros

Tensión de funcionamiento:
220-240 V / 50/60 Hz CA, 220-240 V CC

Fuente:
LED, 4000K, CRI +80, MacAdam3

El cuerpo:
Chapa de acero pintada RAL 9016

Tapa:
Policarbonato en combinación con chapa de acero pintada RAL 9016

Reflector:
Chapa de aluminio pulido

Adjunto:
Fijación directa al techo o a la pared del espacio iluminado, con marco de techo suspendido, kit de fijación en esquina.

Conexión:
Regleta de bornes tripolares sin tornillos, sección máxima de los hilos 2,5 mm2. La luminaria está preparada para la conexión en bucle (posibilidad de conectar dos cables).

Equipamiento de serie:
2x prensaestopas, arandelas con goma para sellar los orificios de montaje, tornillos de seguridad (debe pedir 004778 - Punta para tornillo de seguridad con llave Allen y pasador s=3)

Vida útil calculada - módulos LED:
L80B10 Ta 30 - 70 000 h
L70B10 Ta 30 - 100 000 h

Por encargo

3000K/5000K/6500K - cromaticidad temperatura
MULTI - alumbrado de emergencia permanente (1h, 3h)
EM - alumbrado de emergencia temporal (1h, 3h)
DIM - balasto electrónico regulable (DALI)
VIDRIO - vidrio templado de seguridad
NEREZ -cuerpo de chapa de acero inoxidable (para la versión NEREZ baja la temperatura ambiente unos 5-10 °C)
RAL - otros colores
SENSOR MW - sensor de microondas (póngase en contacto con el servicio técnico si necesita un sensor)
LUZ NOCTURNA - integrovaný 4-8 W LED zdroj pro noční osvětlení, 3000K nebo 4000K

Configuración

Potencia de la luminaria (W)

8
11
18
22
36
41
48
51

Longitud del cuerpo (mm)

421
426
701
706
1257
1262
1519
1524

Anchura del cuerpo (mm)

184
186

Flujo luminoso (lm)

1123
1413
2393
2826
4786
5368
6350
6710

Método de montaje

Atribuido a
encaramado/de pie/esquinado

Temperatura ambiente de la luminaria

-20°C≤ta≤45°C
-20°C≤ta≤55°C
-20°C≤ta≤60°C
Variantes de productos
BOXER-LED-FC-1450-4K, IP65

Tipo de producto: 053495-FC  Número de artículo: 40789

Flujo luminoso (lm):

1123

Consumo de energía (W):

8

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

426

Anchura B (mm):

186

C (mm):

56

Método de montaje:

Atribuido a

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

3,64

Detalle de la variante
BOXER-LED-FC-1650-4K, IP65

Tipo de producto: 053489-FC  Número de artículo: 40786

Flujo luminoso (lm):

1413

Consumo de energía (W):

11

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

426

Anchura B (mm):

186

C (mm):

56

Método de montaje:

Atribuido a

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

3,7

Detalle de la variante
BOXER-LED-FC-2900-4K, IP65

Tipo de producto: 053494-FC  Número de artículo: 40790

Flujo luminoso (lm):

2393

Consumo de energía (W):

18

Tc (K):

4000

Ta (°C):

-20°C≤ta≤60°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

706

Anchura B (mm):

186

C (mm):

56

Método de montaje:

Atribuido a

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

5,5

Detalle de la variante
BOXER-LED-FC-3300-4K, IP65

Tipo de producto: 053491-FC  Número de artículo: 40787

Flujo luminoso (lm):

2826

Consumo de energía (W):

22

Tc (K):

4000

Ta (°C):

-20°C≤ta≤60°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

706

Anchura B (mm):

186

C (mm):

56

Método de montaje:

Atribuido a

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

5,6

Detalle de la variante
BOXER-LED-FC-5800-4K, IP65

Tipo de producto: 053497-FC  Número de artículo: 40791

Flujo luminoso (lm):

4786

Consumo de energía (W):

36

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

1262

Anchura B (mm):

186

C (mm):

56

Método de montaje:

Atribuido a

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

9,1

Detalle de la variante
BOXER-LED-FC-6600-4K, IP65

Tipo de producto: 053487-FC  Número de artículo: 40792

Flujo luminoso (lm):

5368

Consumo de energía (W):

41

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

1262

Anchura B (mm):

186

C (mm):

56

Método de montaje:

Atribuido a

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

9,36

Detalle de la variante
BOXER-LED-FC-7200-4K, IP65

Tipo de producto: 053499-FC  Número de artículo: 40788

Flujo luminoso (lm):

6350

Consumo de energía (W):

48

Tc (K):

4000

Ta (°C):

-20°C≤ta≤45°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

1524

Anchura B (mm):

186

C (mm):

56

Método de montaje:

Atribuido a

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

11,9

Detalle de la variante
BOXER-LED-FC-8200-4K, IP65

Tipo de producto: 053485-FC  Número de artículo: 40793

Flujo luminoso (lm):

6710

Consumo de energía (W):

51

Tc (K):

4000

Ta (°C):

-20°C≤ta≤45°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

1524

Anchura B (mm):

186

C (mm):

56

Método de montaje:

Atribuido a

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

10,92

Detalle de la variante
BOXER-LED-1450-4K, IP65

Tipo de producto: 053495  Número de artículo: 13274

Flujo luminoso (lm):

1123

Consumo de energía (W):

8

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

421

Anchura B (mm):

184

C (mm):

56

Método de montaje:

encaramado/de pie/esquinado

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

3,06

Detalle de la variante
BOXER-LED-1650-4K, IP65

Tipo de producto: 053489  Número de artículo: 15497

Flujo luminoso (lm):

1413

Consumo de energía (W):

11

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

421

Anchura B (mm):

184

C (mm):

56

Método de montaje:

encaramado/de pie/esquinado

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

2,74

Detalle de la variante
BOXER-LED-2900-4K, IP65

Tipo de producto: 053494  Número de artículo: 13273

Flujo luminoso (lm):

2393

Consumo de energía (W):

18

Tc (K):

4000

Ta (°C):

-20°C≤ta≤60°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

701

Anchura B (mm):

184

C (mm):

56

Método de montaje:

encaramado/de pie/esquinado

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

4,2

Detalle de la variante
BOXER-LED-3300-4K, IP65

Tipo de producto: 053491  Número de artículo: 13270

Flujo luminoso (lm):

2826

Consumo de energía (W):

22

Tc (K):

4000

Ta (°C):

-20°C≤ta≤60°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

701

Anchura B (mm):

184

C (mm):

56

Método de montaje:

encaramado/de pie/esquinado

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

4,68

Detalle de la variante
BOXER-LED-5800-4K, IP65

Tipo de producto: 053497  Número de artículo: 15493

Flujo luminoso (lm):

4786

Consumo de energía (W):

36

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

1257

Anchura B (mm):

184

C (mm):

56

Método de montaje:

encaramado/de pie/esquinado

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

6,93

Detalle de la variante
BOXER-LED-6600-4K, IP65

Tipo de producto: 053487  Número de artículo: 15499

Flujo luminoso (lm):

5368

Consumo de energía (W):

41

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

1257

Anchura B (mm):

184

C (mm):

56

Método de montaje:

encaramado/de pie/esquinado

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

7,3

Detalle de la variante
BOXER-LED-7200-4K, IP65

Tipo de producto: 053499  Número de artículo: 15495

Flujo luminoso (lm):

6350

Consumo de energía (W):

48

Tc (K):

4000

Ta (°C):

-20°C≤ta≤45°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

1519

Anchura B (mm):

184

C (mm):

56

Método de montaje:

encaramado/de pie/esquinado

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

9,07

Detalle de la variante
BOXER-LED-8200-4K, IP65

Tipo de producto: 053485  Número de artículo: 15501

Flujo luminoso (lm):

6710

Consumo de energía (W):

51

Tc (K):

4000

Ta (°C):

-20°C≤ta≤45°C

El cuerpo:

chapa lacada

Tapa:

PC claro

Longitud A (mm):

1519

Anchura B (mm):

184

C (mm):

56

Método de montaje:

encaramado/de pie/esquinado

CRI:

≥80

Método de control:

Luminaria ON/OFF

Ángulo de emisión:

Haz muy ancho >80

Peso (kg):

9,65

Detalle de la variante
Accesorios
Bit pro bezpečnostní šroub
Obrázek příslušenství

Número de artículo: 24607

Tipo de producto: 004778

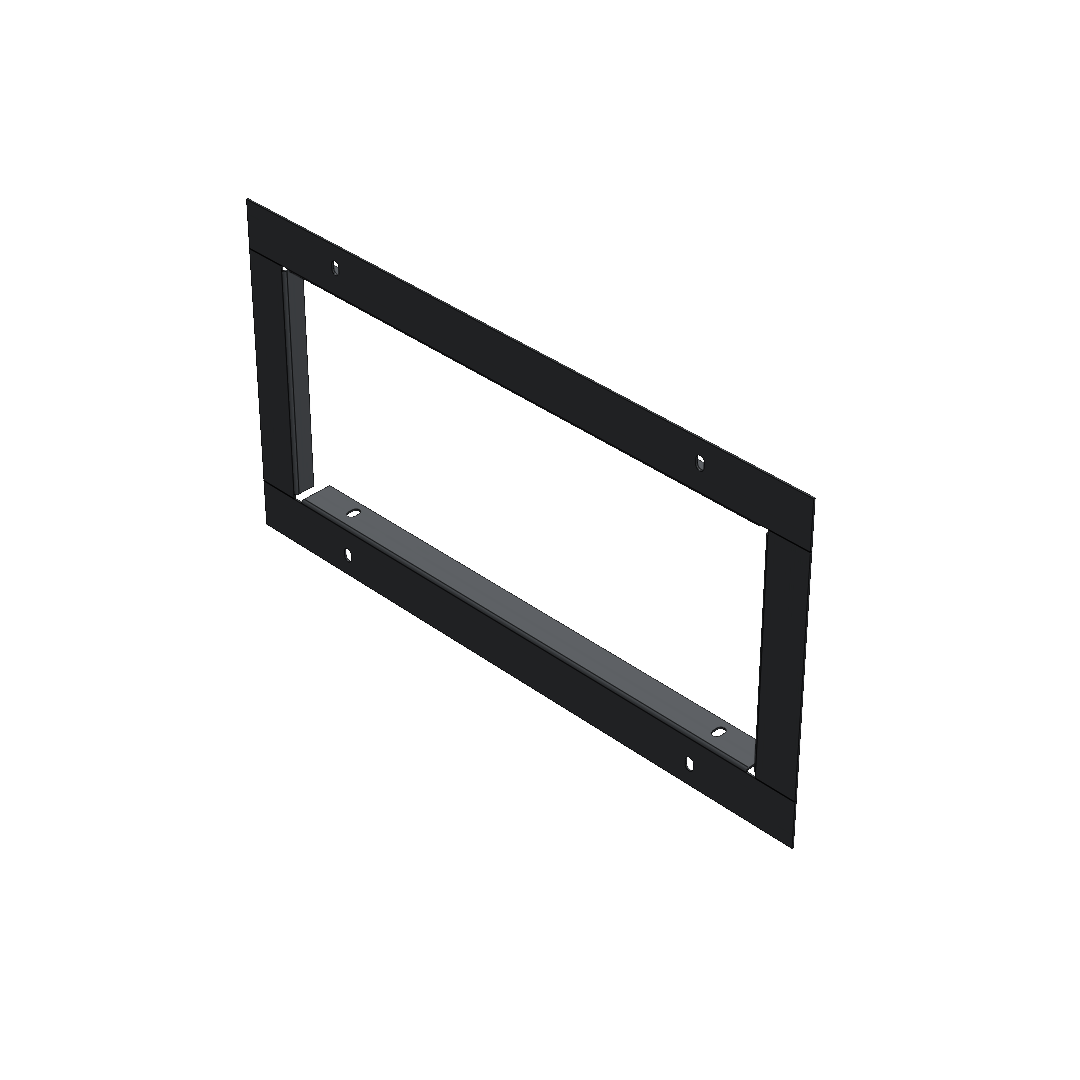

Podhledový rám BOXER-LED 421
Obrázek příslušenství

Número de artículo: 25130

Tipo de producto: 053412

Marco de techo suspendido BOXER-LED 701

Número de artículo: 25131

Tipo de producto: 053413

Marco de techo suspendido BOXER-LED 1257

Número de artículo: 25132

Tipo de producto: 053414

Marco de techo suspendido BOXER-LED 1519

Número de artículo: 25133

Tipo de producto: 053415

Kit de montaje en esquina BOXER-LED 421

Número de artículo: 20369

Tipo de producto: 053416

Sada pro upevnění do rohu BOXER-LED 21W, 25W (700 mm)

Número de artículo: 24030

Tipo de producto: 053417

Kit de fijación esquinera BOXER-LED 1257

Número de artículo: 24031

Tipo de producto: 053418

Kit de montaje en esquina BOXER-LED 1519

Número de artículo: 24032

Tipo de producto: 053419

Descargar

LDT, IES

Declaración de conformidad de la EU

Instrucciones de instalación

Texto de la licitación
BOXER-LED

Robustní antivandal svítidlo určené do prostředí s vysokým rizikem poškození (věznice, podchody, železnice, psychiatrické léčebny a další). Těleso vyrobeno z práškově lakovaného ocelového plechu (RAL 9016) – alternativně v nerezovém provedení pro venkovní použití (AISI304/AISI316). Kryt vyroben z vysoce odolného opálového nebo čirého polykarbonátu. Standardně vybaveno bezpečnostními šrouby. Vybaveno vysoce kvalitními elektronickými komponenty s vysokou životností LED až 100 000 h a účinností až 140 lm/W. Svítidlo je možné dodat v provedení s nočním osvětlením (NL), které je integrováno do svítidla. Vyznačuje se vysokou odolností proti stříkající vodě a prachu IP65. Vysoká rázová odolnost IK11+ 55 J. Vhodné pro teploty okolí od -20 °C do +60 °C (dle varianty svítidla). Svítidlo se upevňuje na strop či stěnu pomocí šroubů.

Parámetros

Tensión de funcionamiento: 220-240 V / 50/60 Hz AC, 220-240 V DC; Fuente: LED, 4000K, CRI +80, MacAdam3; Cuerpo: Chapa de acero pintada RAL 9016; Cubierta: Policarbonato en combinación con chapa de acero pintada RAL 9016; Reflector: Chapa de aluminio pulido de alto brillo; Montaje: Fijación directa al techo o a la pared del espacio iluminado, marco de techo, kit de fijación en esquina; Conexión: Bloque de terminales tripolares sin tornillos, sección transversal del cable máx. 2,5 mm.2. La luminaria está preparada para la conexión en bucle (posibilidad de conectar dos cables); Equipo estándar: 2x prensaestopas, arandelas con goma para sellar los orificios de montaje, tornillos de seguridad (es necesario pedir 004778 - Broca para tornillo de seguridad con Allen y pasador s=3); Vida útil calculada - módulos LED.

×
Czech
English
German
Spanish
French
Polish
  HÁGASE SOCIO

PRODUCTOS ESTRELLA

SECTORES

ACERCA DE LA EMPRESA
