Notfallversionen und ihre Kennzeichnung

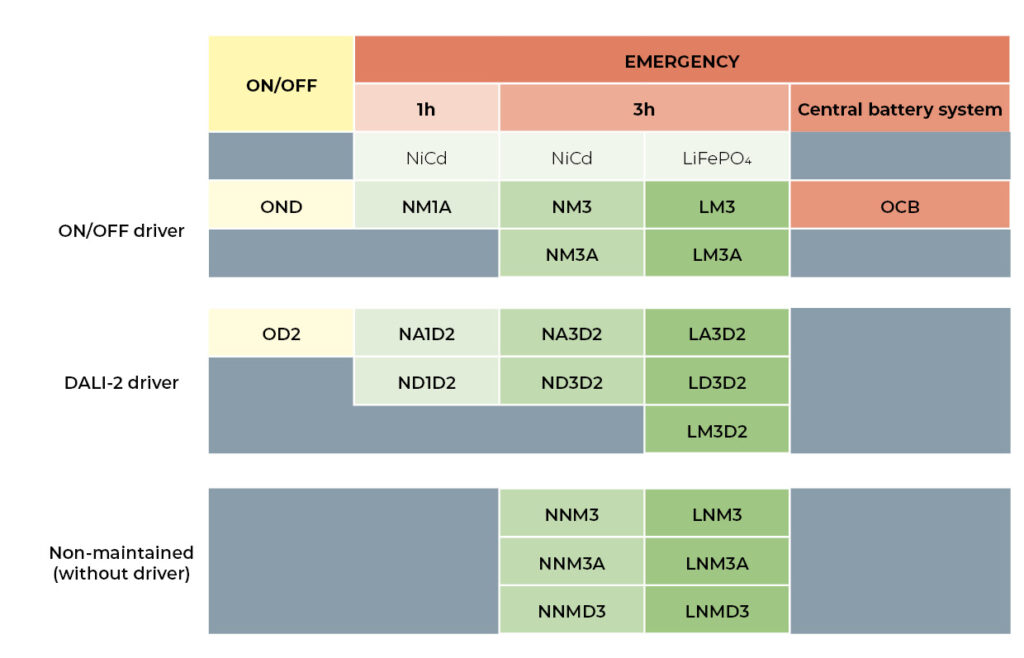

Die Kombination der elektrischen Komponenten in den Leuchten bestimmt das Steuerungssystem der Leuchten und deren Funktionsweise bei einem Ausfall der Stromversorgung.

EXTRA-EX1/21-J-L15-850-9800-NM3A-09-PD-3F

Grundlegende Kombinationen elektrischer Komponenten in VYRTYCH-Leuchten: Die Kombinationen elektrischer Komponenten in den Leuchten bestimmen das Steuerungssystem der Leuchten und deren Funktionsweise im Falle einer Unterbrechung der Stromversorgung.

EXTRA-EX1/21-J-L15-850-9800-NM3A-09-PD-3F

Grundlegende Kombinationen elektrischer Komponenten in VYRTYCH-Leuchten:

Eine Leuchte mit einem ON/OFF-Vorschaltgerät kann mit einem herkömmlichen Schalter ausgeschaltet werden. Sie kann, muss aber nicht über eine Notbeleuchtungseinheit verfügen. Enthält sie eine Notbeleuchtungseinheit, schaltet sich die Leuchte bei einem Stromausfall für eine festgelegte Mindestdauer – entweder 1 oder 3 Stunden – über ihre eigene Batterieversorgung ein. Die Beleuchtung im Notbetrieb ist im Vergleich zum Normalbetrieb auf einen geringeren Lichtstrom begrenzt.

Eine Leuchte mit einem über das DALI-2-Protokoll steuerbaren Vorschaltgerät kann ein Notstrommodul für die Beleuchtung bei einem Stromausfall enthalten, muss es aber nicht. Die Leuchte kann im Standardmodus über das DALI-2-Protokoll gesteuert und gedimmt werden, unabhängig davon, ob sie mit einem Notlichtmodul ausgestattet ist.

M1/M3

Leuchten, deren Bezeichnung aus einer Buchstabenkombination besteht M1 oder M3 Sie enthalten ein grundlegendes Notfallmodul. Das Modul ist mit einer Testtaste ausgestattet (in einigen Fällen zur Verwendung eines Magneten). Die Leuchte muss anschließend getestet werden, indem man mit dem Knopf die Funktionsfähigkeit der Leuchte im Notbetrieb überprüft. Wenn die Signalleuchte zu blinken beginnt, weist dies auf eine Störung der Leuchte hin. Man muss sich zur Leuchte begeben und den Zustand manuell überprüfen.

A1/A3/M3A

Leuchten, deren Bezeichnung folgende Angabe enthält A1 oder A3 oder M3A Sie sind mit einem Notfallmodul mit Selbsttest ausgestattet. Diese Funktion testet die Leuchte automatisch in regelmäßigen Abständen und zeigt mithilfe einer zweifarbigen Signal-LED an, ob gerade ein Test durchgeführt wird und ob die Leuchte gegebenenfalls einen Defekt aufweist. Man muss sich die Leuchte ansehen und sie einer Sichtprüfung unterziehen.

D1/D3/MD3

Leuchten mit einem DALI-Notlichtmodul mit der Kennzeichnung D1 oder D3 oder MD3 Sie werden über dieses Modul an das DALI-Netzwerk angeschlossen und melden ihren Status anschließend über das DALI-Protokoll an die entsprechende Anwendung. Die Leuchten werden vom System automatisch auf ihre Funktionsfähigkeit geprüft. Es ist nicht erforderlich, sich zu den Leuchten zu begeben, um die Funktionsfähigkeit des Notbetriebs zu überprüfen.

0CB

Leuchten für den Anschluss an ein zentrales Batteriesystem enthalten ein Vorschaltgerät, das für den Anschluss an Batteriesysteme geprüft ist und auch über eine Gleichstromquelle mit Strom versorgt werden kann. Zentrale Batteriesysteme mit sogenannter Adressüberwachung müssen ein Adressmodul enthalten. Adressmodule werden von verschiedenen Herstellern produziert, und die Firma Vyrtych kann eine Vielzahl dieser Module verschiedener Hersteller einsetzen. Solche Leuchten bieten wir auf Anfrage nach genauer Spezifikation an.

Leuchten, die nicht dauerhaft leuchten, verfügen nicht über ein Vorschaltgerät, das die Leuchtmittel bei einem Stromausfall mit Strom versorgen würde. Diese Leuchten leuchten nur, wenn die Stromversorgung unterbrochen wird. Die Leuchten können Notlichtmodule enthalten, die sowohl die Funktion eines Standard-Notlichtmoduls mit Testtaste als auch die eines Moduls mit Selbsttestfunktion oder sogar die eines Moduls, das über den DALI-Bus kommuniziert, erfüllen.

Technische Grundinformationen und Konzepte der Beleuchtungstechnik

Licht und Strahlung
Unter Licht verstehen wir den Teil der elektromagnetischen Strahlung, der im menschlichen Auge eine Lichtempfindung hervorruft, d. h. gesehen werden kann. Es handelt sich um Strahlung zwischen 380 und 780 nm, also nur um einen winzigen Teil des bekannten Spektrums der elektromagnetischen Strahlung.

Lichtstrom φ - Einheit Lumen [lm]
Der Lichtstrom gibt an, wie viel Licht die Lichtquelle insgesamt in alle Richtungen abgibt. Es ist die Lichtleistung, die nach der Empfindlichkeit des menschlichen Auges beurteilt wird.

Leistung des Leuchtmittels Ŋ - Einheit Lumen pro Watt [lm/W]
Der spezifische Lichtstrom gibt das Verhältnis des Lichtstroms zur Leistungsaufnahme der Quelle an, d. h. wie effizient die zugeführte elektrische Leistung in Licht umgewandelt wird.

Lichtstärke I - Candela-Einheit [cd]
Ein Leuchtmittel strahlt seinen Lichtstrom im Allgemeinen in verschiedene Richtungen mit unterschiedlicher Stärke ab. Die Intensität des in eine bestimmte Richtung abgestrahlten Lichts wird als Lichtstärke bezeichnet. Die Lichtstärke ist also ein Maß für den Lichtstrom, der in einem bestimmten Raumwinkel abgestrahlt wird.

Lichtintensität E - Einheit Lux [lx]
Die Beleuchtungsstärke gibt das Verhältnis des einfallenden Lichtstroms zur beleuchteten
Bereich. Eine Beleuchtungsstärke von 1 lx entspricht einem einfallenden Lichtstrom von 1 lm
gleichmäßig über eine Fläche von 1 m2 verteilt.

Leuchtdichtelinien oder Leuchtdichtekurven

Dies sind Kurven, die die Leuchtdichteverteilung der Leuchte in den einzelnen Ebenen des C-γ-Systems beschreiben. Die Leuchtdichtelinien sind in Polarkoordinaten angegeben, um eine bessere visuelle Vorstellung von der Leuchtenstrahlung zu vermitteln. Ihre Umwandlung in für Berechnungen verwendbare Daten wird durch ldt- oder ies-Dateien dargestellt. Die in den Diagrammen angegebenen Werte haben die Einheit cd/klm.

Farbwiedergabeindex Ra (CRI - Farbwiedergabeindex)
Die Farbwiedergabetreue CRI ist eine dimensionslose Einheit, die die Treue der Farbwahrnehmung eines von einer bestimmten Lichtquelle beleuchteten Objekts im Vergleich zur Treue der Farbwahrnehmung, die die Sonne erzeugen würde, bewertet. Der CRI-Wert kann Werte zwischen 0 und 100 annehmen.

Farbtemperatur Tc - Einheit Kelvin [K] (CCT - korrelierte Farbtemperatur)
Er charakterisiert das Licht durch seine Temperatur, die der Temperatur eines schwarzen Körpers entspricht, der im gleichen Farbspektrum emittiert. Je niedriger der Zahlenwert, desto roter ist die Farbe des Lichts; je höher der Wert, desto blauer ist die Farbe des Lichts.

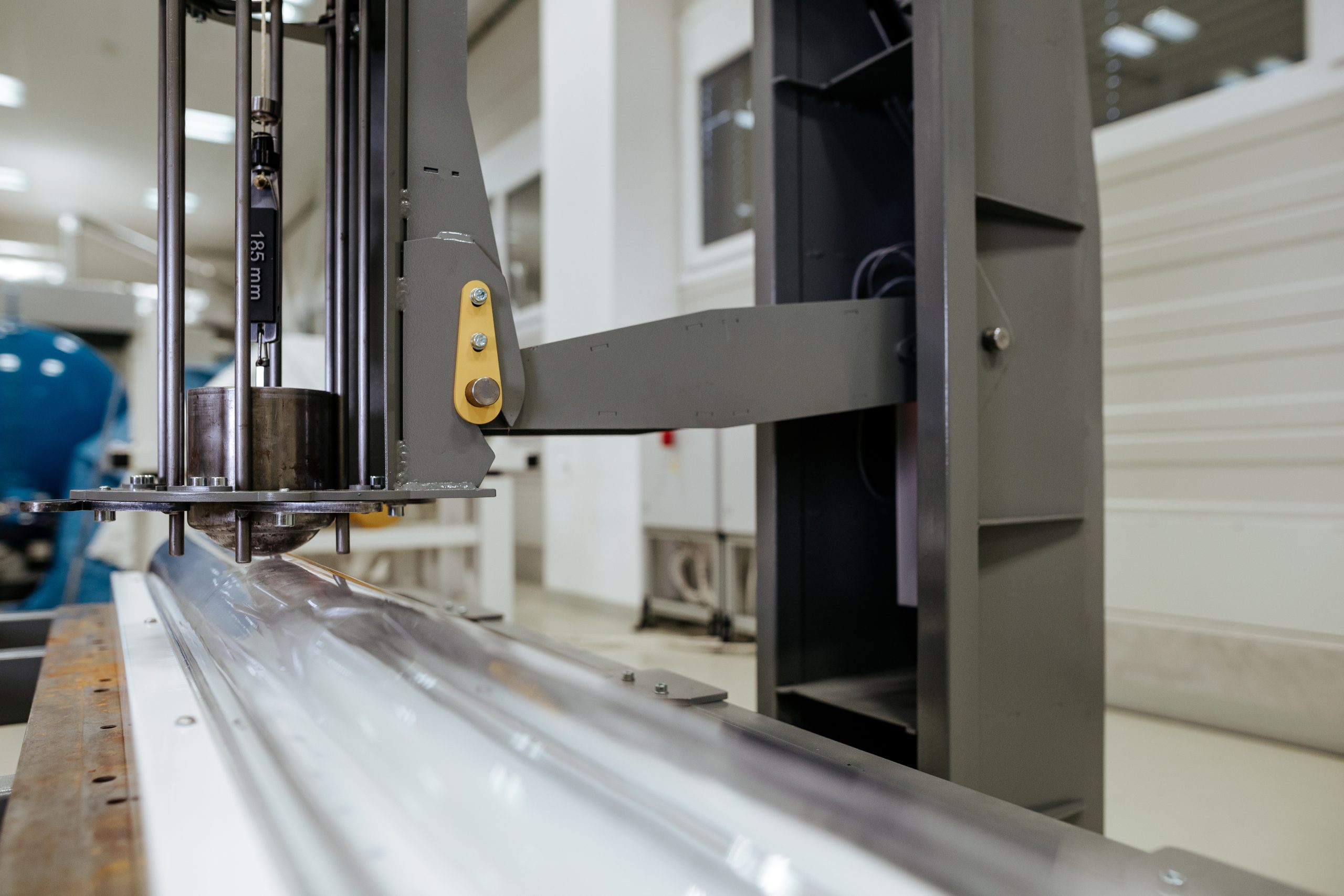

Schlagfestigkeitswert IK

Der Grad des Schutzes gegen äußere mechanische Einwirkungen, die Klassifizierung der mechanischen Festigkeit IK wird durch die europäische Norm ČSN EN 62262 bestimmt.

Die Einstufung der mechanischen Festigkeit IK bestimmt den Schutzgrad, der dem Gerät Schutz gegen äußere mechanische Einwirkungen bietet. Die Bezeichnung der mechanischen Festigkeit besteht aus den Buchstaben IK und gibt den Grad auf einer 11-stufigen Skala ("00" bis "10") an.

Je höher der numerische Wert des IK-Parameters ist, desto höher ist die mechanische Festigkeit.

IK00Ohne Aufprallschutz
IK01Stoßfestigkeit entspricht einem Gewicht von 200 g, das aus 7,5 cm Höhe fällt
IK02Stoßfestigkeit entspricht einem Gewicht von 200 g, das aus 10 cm Höhe fällt
IK03Stoßfestigkeit entspricht einem Gewicht von 200 g, das aus 17,5 cm Höhe fällt
IK04Stoßfestigkeit, die einem Gewicht von 200 g entspricht, das aus 25 cm Höhe fällt
IK05Stoßfestigkeit entspricht einem Gewicht von 200 g, das aus 35 cm Höhe fällt
IK06Stoßfestigkeit entsprechend einem 500 g schweren Gewicht, das aus 20 cm Höhe fällt
IK07Stoßfestigkeit entsprechend einem 500 g schweren Gewicht, das aus 40 cm Höhe fällt
IK08Stoßfestigkeit entspricht einem Gewicht von 1,7 kg, das aus 29,5 cm Höhe fällt
IK09Stoßfestigkeit entsprechend einem 5 kg schweren Gewicht, das aus 20 cm Höhe fällt
IK10Stoßfestigkeit entsprechend einem 5 kg schweren Gewicht, das aus 40 cm Höhe fällt
IK11Stoßfestigkeit entsprechend einem 10 kg schweren Gewicht, das aus 50 cm Höhe fällt

Schutzgrad IP

Das Gehäuse eines elektrischen Betriebsmittels gibt den Schutzgrad gegen Berührung gefährlicher Teile und gegen das Eindringen von Fremdkörpern, Staub und Wasser an. Der Schutzgrad wird mit den Buchstaben IP (International Protection) angegeben und ist nach EN 60529 genormt.
Nach den Buchstaben IP folgt eine charakteristische Doppelschutznummer oder ein zusätzlicher und ergänzender Buchstabe, der das Prüfverfahren beschreibt.

GRADESCHUTZ GEGEN FESTE KÖRPERGRADEWASSERINGRESS
IP 0xOhne SchutzIP x0Ohne Schutz
IP 1xSchutz gegen Körper größer als 50 mmIP x1Schutz gegen senkrecht fallendes Wasser
IP 2xSchutz gegen Körper größer als 12,5 mmIP x2Tropfschutz bei 15° Neigung
IP 3xSchutz gegen Körper größer als 2,5 mmIP x360° Spritzwasserschutz
IP 4xSchutz gegen Körper, die größer als 1 mm sindIP x4Schutz gegen Spritzwasser aus allen Richtungen
IP 5xTeilweiser Schutz gegen das Eindringen von StaubIP x5Schutz gegen Schwallwasser aus allen Richtungen
IP 6xVollständiger Schutz gegen das Eindringen von StaubIP x6Schutz vor starker Wasserströmung
IP x7Schutz beim Eintauchen in bis zu 1 m tiefes Wasser für 30 Minuten
IP x8Schutz bei dauerhaftem Untertauchen in Wasser unter den vom Hersteller angegebenen Bedingungen
IP x9Schutz gegen heißes Wasser unter hohem Druck

Wenn die Leuchte mit IP66/IP67/IP69 gekennzeichnet ist, bedeutet dies, dass sie drei verschiedene Schutzprüfungen erfüllt.

Grundlegende technische Informationen über Ex-Räumen

ATEX-Richtlinie
Elektrische Geräte und Betriebsmittel zur Verwendung in explosionsgefährdeten Bereichen, die den Anforderungen der ATEX-Richtlinie unterliegen. Diese Richtlinie legt die technischen Anforderungen für die Bewertung der Konformität von Geräten und Schutzsystemen zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen fest, wenn diese in Verkehr gebracht werden.

Die Anlagen werden gemäß dieser Richtlinie in entsprechende Gruppen und Kategorien eingeteilt.

Ausrüstungsgruppe I - Anlagen für unterirdische Bergwerke, in denen Grubengas (Methan) und/oder brennbarer Staub vorkommt.

Ausstattungsgruppe II - Anlagen für explosionsgefährdete Bereiche außerhalb von unterirdischen Bergwerken, in denen Grubengas (Methan) und/oder brennbarer Staub vorhanden ist.

(a) Geräte der Kategorie 1 GD
Zu dieser Kategorie gehören Anlagen, die so ausgelegt sind, dass sie in Übereinstimmung mit den vom Hersteller angegebenen Betriebsparametern arbeiten und ein sehr hohes Maß an Schutz bieten. Anlagen dieser Kategorie sind zur Verwendung in Bereichen bestimmt, in denen explosionsfähige Atmosphären aus Gasen, Dämpfen, Nebeln oder Staub-Luft-Gemischen ständig, über einen längeren Zeitraum oder häufig auftreten. Anlagen dieser Kategorie müssen auch bei außergewöhnlichen gerätebezogenen Ereignissen das erforderliche Schutzniveau gewährleisten.
ZONE 0/20 (Ga, Da)

(b) Gerätekategorie 2 GD
Sie umfasst Anlagen, die so ausgelegt sind, dass sie in Übereinstimmung mit den vom Hersteller angegebenen Betriebsparametern arbeiten und ein hohes Maß an Schutz bieten. Anlagen dieser Kategorie sind zur Verwendung in Bereichen bestimmt, in denen sich gelegentlich explosionsfähige Atmosphären aufgrund von Gasen, Dämpfen, Nebeln oder Staub-Luft-Gemischen bilden können.
Die Schutzmaßnahmen, die für Anlagen dieser Kategorie gelten, gewährleisten das erforderliche Schutzniveau auch bei häufigen Störungen oder Ausfällen von Geräten, die regelmäßig berücksichtigt werden müssen.
ZONE 1/21 (Gb, Db)

(c) Gerätekategorie 3 GD
Umfasst Anlagen, die für den Betrieb in Übereinstimmung mit den vom Hersteller angegebenen Betriebsparametern ausgelegt sind und ein Grundmaß an Schutz bieten. Anlagen dieser Kategorie sind für die Verwendung in Bereichen bestimmt, in denen das Auftreten von explosionsfähiger Atmosphäre durch Gase, Dämpfe, Nebel oder Stäube unwahrscheinlich ist und, falls sie doch auftritt, wahrscheinlich nur selten und für kurze Zeit auftritt. Anlagen dieser Kategorie bieten das erforderliche Maß an Sicherheit bei normalem Betrieb.
ZONE 2/22 (Gc, Dc)

×
