RIDGE20

IP20

RIDGE20

Lineární svítidlo určené pro osvětlení suchých skladů, průmyslových výrob s nižší náročností na prašné prostředí. Těleso vyrobeno z lakovaného ocelového plechu (RAL 9016). Optický systém svítidla nabízí velkou variabilitu světelných křivek pro různé aplikace. Vybaveno vysoce kvalitními elektronickými komponenty s vysokou životností LED až 100 000 h a účinností 145 lm/W. Krytí svítidla IP20. Vhodné pro teploty okolí od −20 °C do +35 °C (dle varianty svítidla). Určeno pro přisazenou nebo závěsnou montáž.

Rozměrové schéma

Stáhnout katalogový list rodiny

Specifikace

Parametry

Provozní napětí:
220–240 V / 50/60 Hz AC, 220–240 V DC

Zdroj:
LED, 4000K, CRI +80, MacAdam3

Těleso:
Lakovaný ocelový plech RAL 9016

Optika:
S – PMMA optika s charakteristikou vyzařovaní – širokozářič
H – PMMA optika s charakteristikou vyzařovaní – hlubokozářič
R – PMMA optika vhodná pro osvětlení regálových uliček

Uchycení:
Zavěšení pomocí lankového závěsného mechanismu

Připojení:
Třípólový nebo pětipólový konektor WAGO

Standardní výbava:
Protikus konektoru WAGO pro průměr kabelu 5,5-12 mm

Kalkulovaná životnost – LED modulů:
L80B10 Ta 35 – 70 000 h
L70B10 Ta 35 – 100 000 h

Na objednání

3000K/4000K/5000K/6500K - teplota chromatičnosti
MULTI - trvalé nouzové osvětlení (1h, 3h)
DIM – stmívatelný elektronický předřadník (DALI, DSI, 1-10V)
1/3F - jednofázový nebo třífázový propoj, max. průřez vodičů 2,5 mm²
RAL - další barevné provedení
GESIS – možnost vybavení svítidel konektory

Konfigurace

Příkon svítidla (W)

Délka tělesa (mm)

Materiál krytu

H - PMMA optika - hlubokozářič

R - PMMA optika - regál

S - PMMA optika - širokozářič

Světelný tok (lm)

Vyzařovací úhel

Velmi široký paprsek >80°

Varianty produktu

RIDGE20-H-5500-4K, IP20

Produktový typ: 055740 Číslo položky: 41184

Světelný tok (lm):

5345

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

H - PMMA optika - hlubokozářič

Délka A (mm):

861

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

60°

Hmotnost (kg):

Detail varianty

RIDGE20-H-7500-4K, IP20

Produktový typ: 055741 Číslo položky: 41185

Světelný tok (lm):

7126

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

H - PMMA optika - hlubokozářič

Délka A (mm):

1147

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

60°

Hmotnost (kg):

2,75

Detail varianty

RIDGE20-H-9200-4K, IP20

Produktový typ: 055742 Číslo položky: 41186

Světelný tok (lm):

8908

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

H - PMMA optika - hlubokozářič

Délka A (mm):

1433

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

60°

Hmotnost (kg):

Detail varianty

RIDGE20-H-11000-4K, IP20

Produktový typ: 055743 Číslo položky: 41187

Světelný tok (lm):

10690

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

H - PMMA optika - hlubokozářič

Délka A (mm):

1719

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

60°

Hmotnost (kg):

4,05

Detail varianty

RIDGE20-S-5500-4K, IP20

Produktový typ: 055744 Číslo položky: 41188

Světelný tok (lm):

5217

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

S - PMMA optika - širokozářič

Délka A (mm):

861

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

Detail varianty

RIDGE20-S-7500-4K, IP20

Produktový typ: 055745 Číslo položky: 41189

Světelný tok (lm):

6956

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

S - PMMA optika - širokozářič

Délka A (mm):

1147

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

2,84

Detail varianty

RIDGE20-S-9200-4K, IP20

Produktový typ: 055746 Číslo položky: 41190

Světelný tok (lm):

8695

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

S - PMMA optika - širokozářič

Délka A (mm):

1433

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

Detail varianty

RIDGE20-S-11000-4K, IP20

Produktový typ: 055747 Číslo položky: 41191

Světelný tok (lm):

10434

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

S - PMMA optika - širokozářič

Délka A (mm):

1719

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

4,05

Detail varianty

RIDGE20-R-5500-4K, IP20

Produktový typ: 055748 Číslo položky: 41192

Světelný tok (lm):

5111

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

R - PMMA optika - regál

Délka A (mm):

861

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

Detail varianty

RIDGE20-R-7500-4K, IP20

Produktový typ: 055749 Číslo položky: 41193

Světelný tok (lm):

6815

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

R - PMMA optika - regál

Délka A (mm):

1147

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

Detail varianty

RIDGE20-R-9200-4K, IP20

Produktový typ: 055750 Číslo položky: 4626

Světelný tok (lm):

8519

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

R - PMMA optika - regál

Délka A (mm):

1433

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

1,2

Detail varianty

RIDGE20-R-11200-4K, IP20

Produktový typ: 055751 Číslo položky: 4627

Světelný tok (lm):

10222

Příkon svítidla (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Těleso:

lakovaný plech

Kryt:

R - PMMA optika - regál

Délka A (mm):

1719

Šířka B (mm):

C (mm):

Způsob montáže:

přisazená/závěsná

CRI:

≥80

Způsob ovládání:

ON/OFF svítidlo

Vyzařovací úhel:

Velmi široký paprsek >80°

Hmotnost (kg):

Detail varianty

Příslušenství

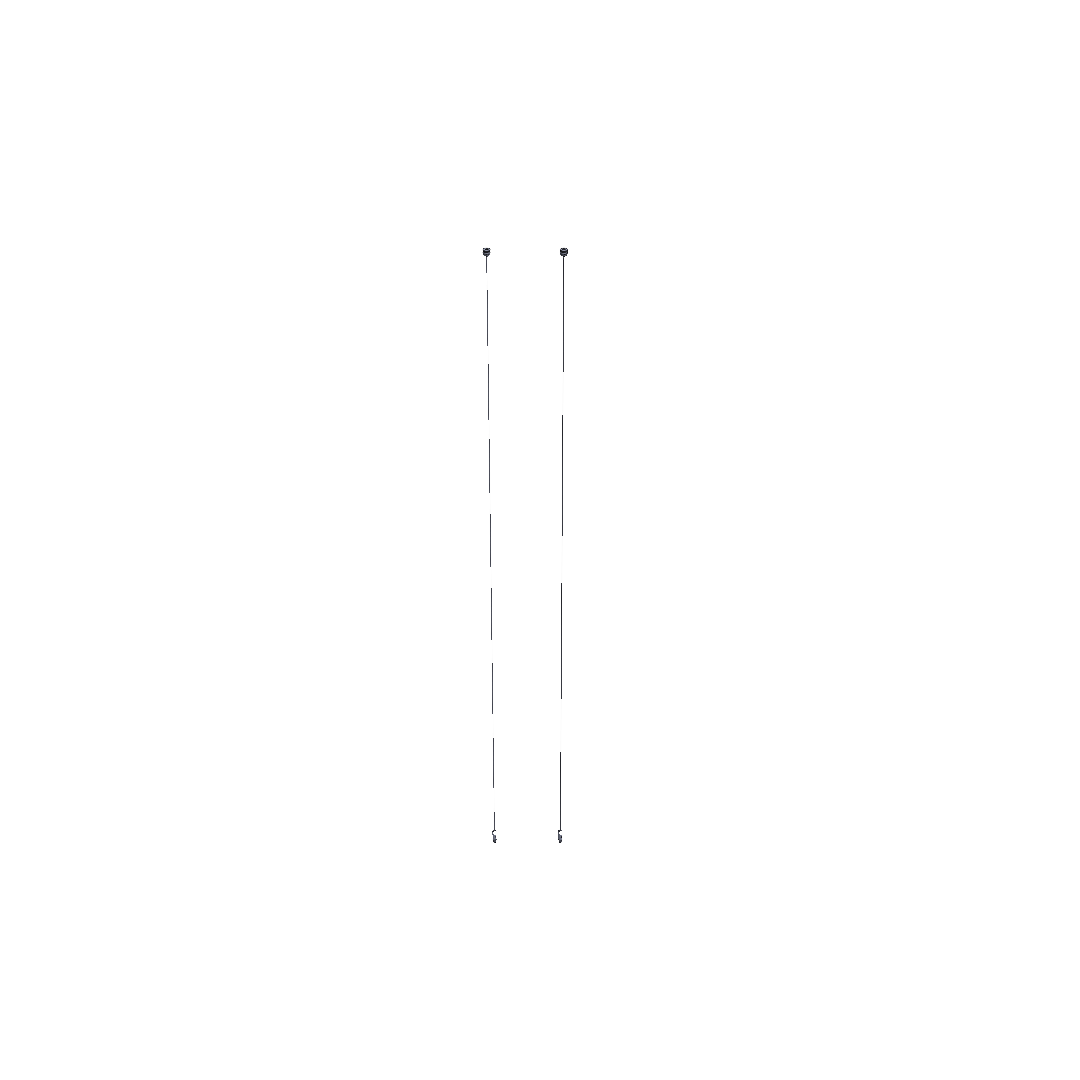

Lankový závěs RIDGE20 (2 ks)

Číslo položky: 3586

Produktový typ: 051142

Katalogový list Rozměrové schéma STEP

DXF GLB PNG

RIDGE20 přímá spojka

Číslo položky: 25713

Produktový typ: 051215

Katalogový list

Ke stažení

Montážní návod

LDT, IES

Prohlášení o shodě
