EXTRA-EX1/21

IP66/IP67
NOVINKA
ZONE 1/21
EXTRA-EX1/21

Robustní lineární svítidlo určené do prostředí s nebezpečím výbuchu pro ATEX zónu 1/21. Těleso vyrobeno z robustního polykarbonátu (RAL 7035) se silikonovým těsněním. Kryt vyroben z vysoce odolného opálového polykarbonátu zaručujícího skvělou homogenitu osvětlení a snížení oslnění. Vybaveno certifikovanými elektronickými komponenty – zapouzdřený LED modul a driver garantují vysokou účinnost a životnost LED až 110 000 h i při vysokých teplotách. Vyznačuje se vysokou chemickou odolností a odolností proti stříkající vodě a prachu IP66/IP67, stejně tak jako vysokou rázovou odolností IK10. Dodáváno standardně s nerezovými sponami a montážními úchytnými pery. Určeno pro přisazenou a závěsnou montáž.

VÝHODY:
• Evropský produkt – vyrobeno v České republice
• Možnost použití i pro venkovní nekryté prostory
• Odolnost proti UV záření
• LOOP-IN / LOOP-OUT – připraveno pro smyčkování
• Vysoký měrný výkon až 158 lm/W
• Pro teploty okolí od -30 °C do +55 °C (dle varianty svítidla)
• Nouzové verze 3h – NiCd baterie




Rozměrové schéma
Stáhnout katalogový list rodiny
Specifikace
Parametry

Provozní napětí:
220–240 V / 50/60 Hz AC, 220–240 V DC

Zdroj:
LED, 5000K, CRI +80, MacAdam3

Těleso:
Plastový materiál PC (polykarbonát)

Kryt:
PC (polykarbonát) opálový

Uchycení:
Přímé upevnění na strop či stěnu osvětlovaného prostoru pomocí dvou samosvorných úchytných per (standardní výbava), zavěšení pomocí drátových závěsů nebo lankových závěsů.

Připojení:
Bezšroubová třípólová svorkovnice, max. průřez vodičů 4 mm2.

Standardní výbava:
2x Ex plastová kabelová vývodka M20x1,5 pro Ø kabelu 7-13 mm, 2x Ex plastová kabelová zátka M20 a 2x nerezové úchytné pero (AISI304) pro přímé uchycení svítidla na montážní plochu.

Kalkulovaná životnost – LED modulů:
L80B50 Ta max – 82 000 h
L90B50 Ta 25 – 110 000 h

EXTRA-EX1/21 - ATEX - (FTZÚ 25 ATEX 0055X)
Ex symbol II 2G Ex eb mb IIC T4 Gb
Ex symbol II 2D Ex tb IIIC T85°C Db

EXTRA-EX1/21 - IECEx - (IECEx FTZU 25.0019X)
Ex eb mb IIC T4 Gb
Ex tb IIIC T85°C Db

Na objednání

4000K/6500K – teplota chromatičnosti
09 - 3x otvor pro vývodky/zátky M25

ND - ON/OFF svítidlo
D2 - DALI2 svítidlo
NM1A - ON/OFF svítidlo + nouze 1h, AUTOTEST
NM3A - ON/OFF svítidlo + nouze 3h, AUTOTEST
NA1D2 - DALI2 svítidlo + nouze 1h, AUTOTEST
NA3D2 - DALI2 svítidlo + nouze 3h, AUTOTEST
ND1D2 - DALI2 svítidlo + nouze 1h, DALI
ND3D2 - DALI2 svítidlo + nouze 3h, DALI

ND-1F - ON/OFF svítidlo 3x2,5 mm2
ND-3F - ON/OFF svítidlo 5x2,5 mm2
D2-1F - DALI2 svítidlo 5x2,5 mm2
D2-3F - DALI2 svítidlo 7x2,5 mm2
NM3A-3F - ON/OFF svítidlo + nouze 3h, AUTOTEST 5x2,5 mm2
NA3D2-3F - DALI2 svítidlo + nouze 3h, AUTOTEST 7x2,5 mm2
ND3D2-3F - DALI2 svítidlo + nouze 3h, DALI 7x2,5 mm2

Konfigurace
Varianty produktu
Příslušenství

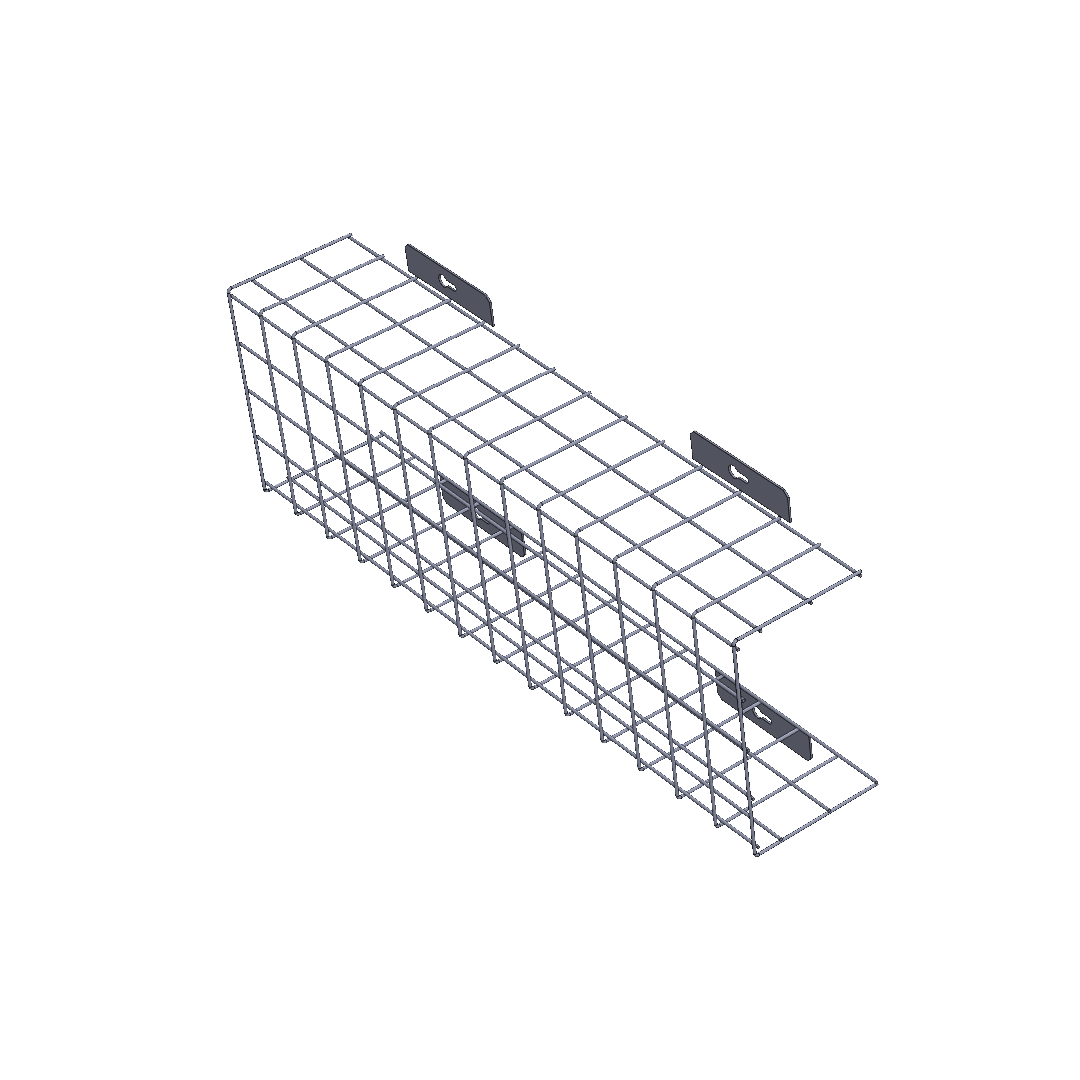

Ochranný koš EXTRA, EUROPA - L06
Obrázek příslušenství

Číslo položky: 20041

Produktový typ: 001748-RAL9016

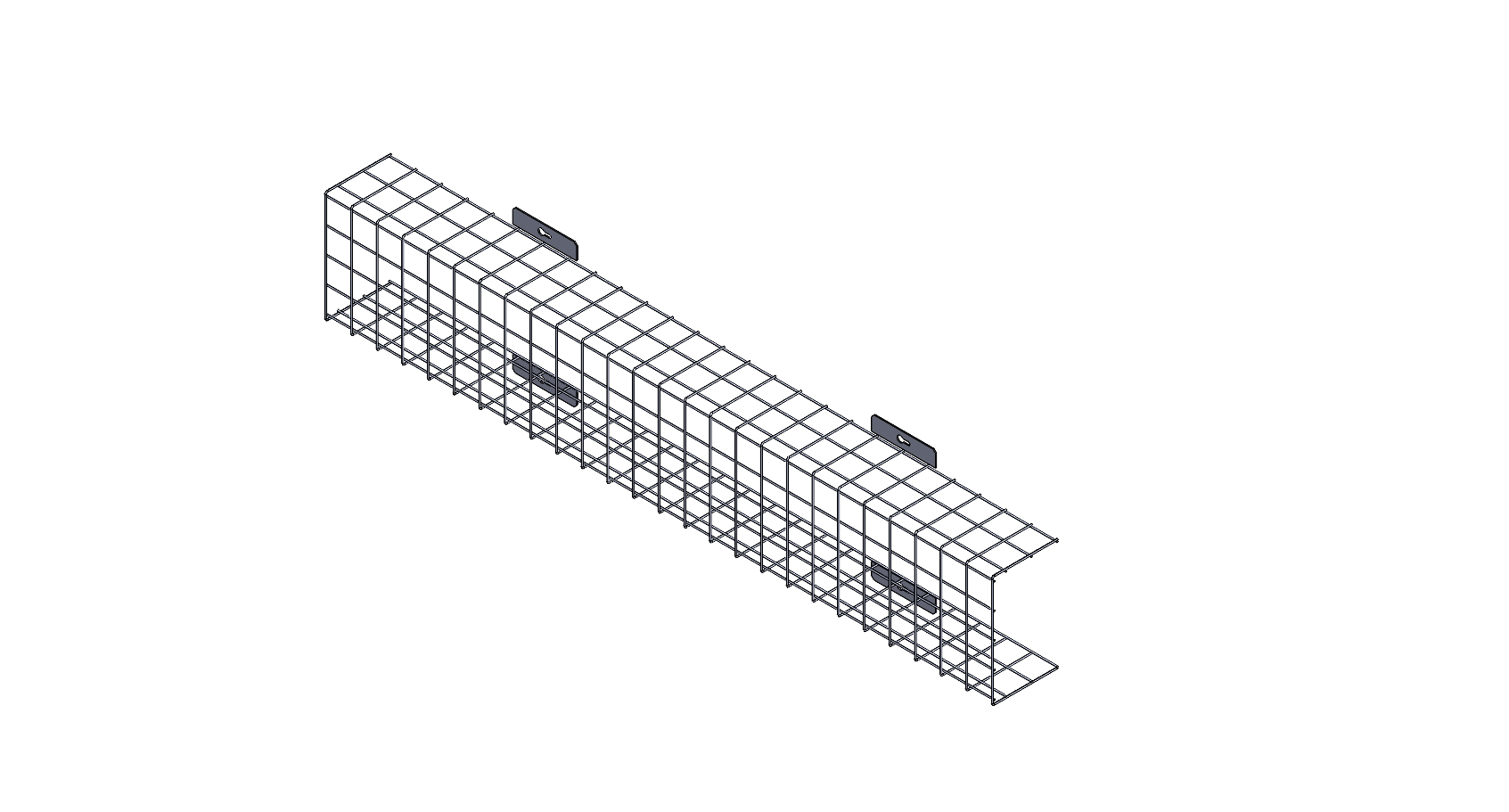

Ochranný koš EXTRA, EUROPA - L12
Obrázek příslušenství

Číslo položky: 20042

Produktový typ: 001749-RAL9016

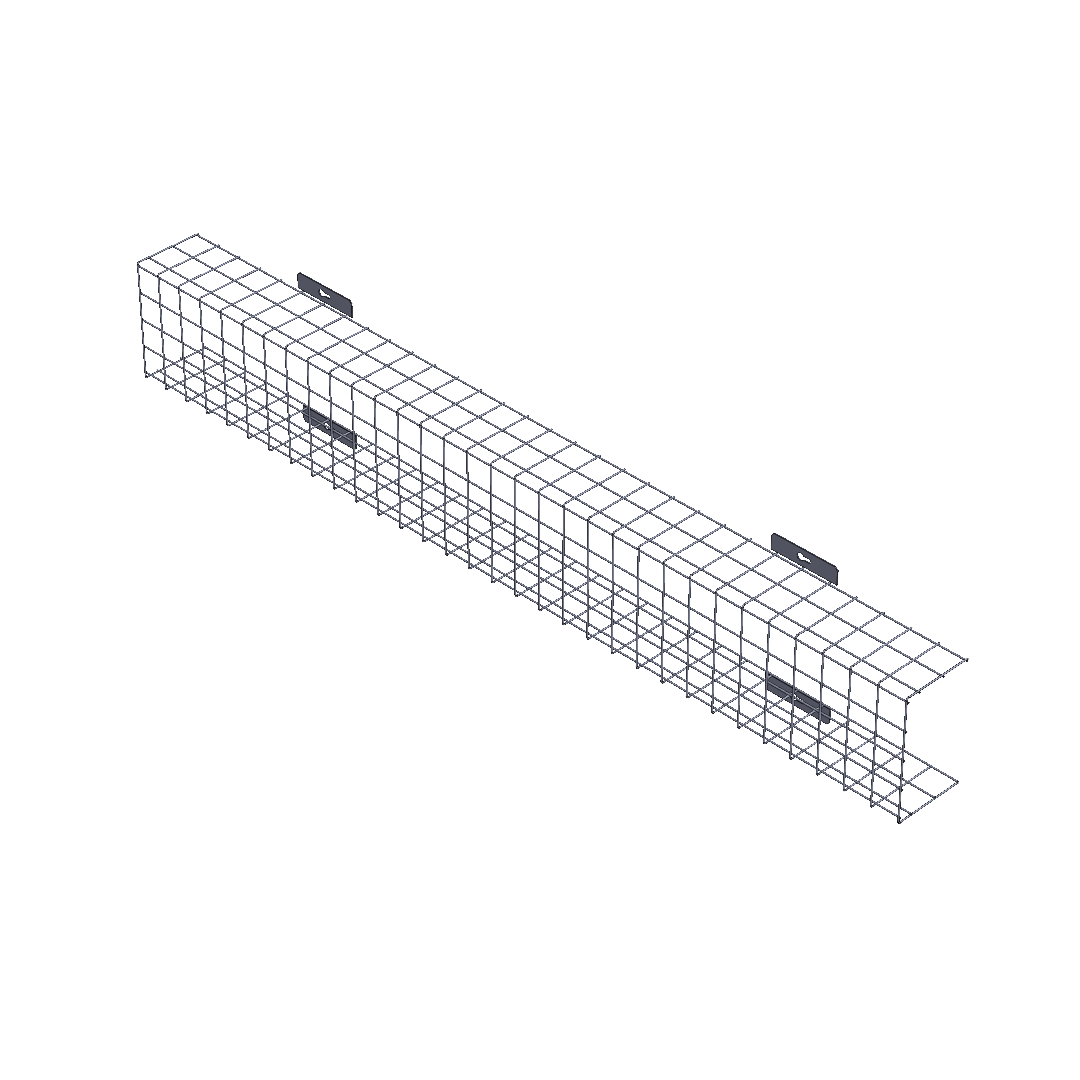

Ochranný koš EXTRA, EUROPA - L15
Obrázek příslušenství

Číslo položky: 20043

Produktový typ: 001750-RAL9016

Sada třmenů na trubku Ø 60 mm (2"), AISI304 (2 ks)
Obrázek příslušenství

Číslo položky: 60089

Produktový typ: 051093

Sada třmenů na trubku Ø 50 mm (1 1/2"), AISI304 (2 ks)
Obrázek příslušenství

Číslo položky: 60090

Produktový typ: 051094

Sada třmenů na trubku Ø 42 mm (1 1/4"), AISI304 (2 ks)
Obrázek příslušenství

Číslo položky: 60091

Produktový typ: 051095

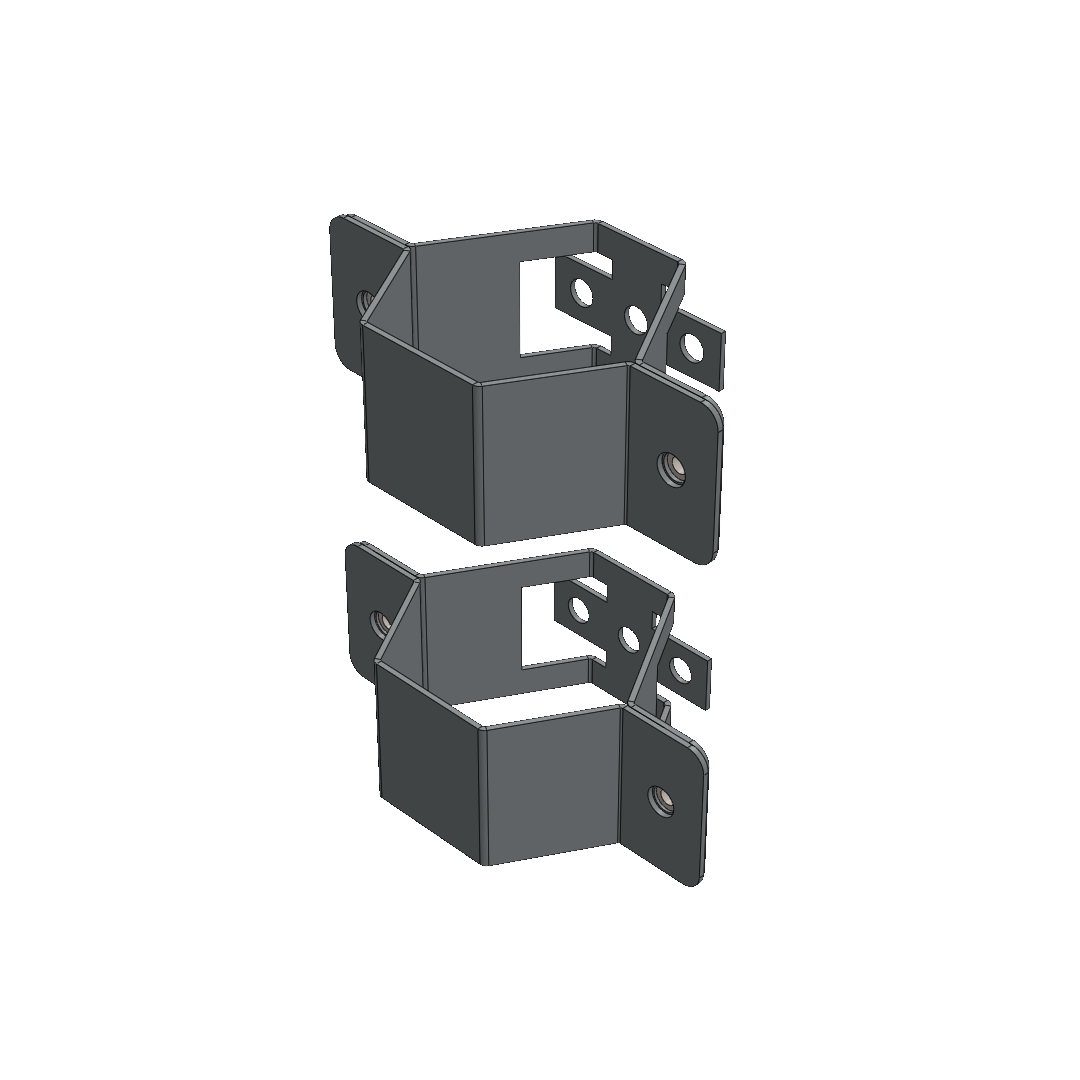

Sada třmenů na trubku Ø 60 mm (2"), AISI316 (2 ks)
Obrázek příslušenství

Číslo položky: 66929

Produktový typ: 051125

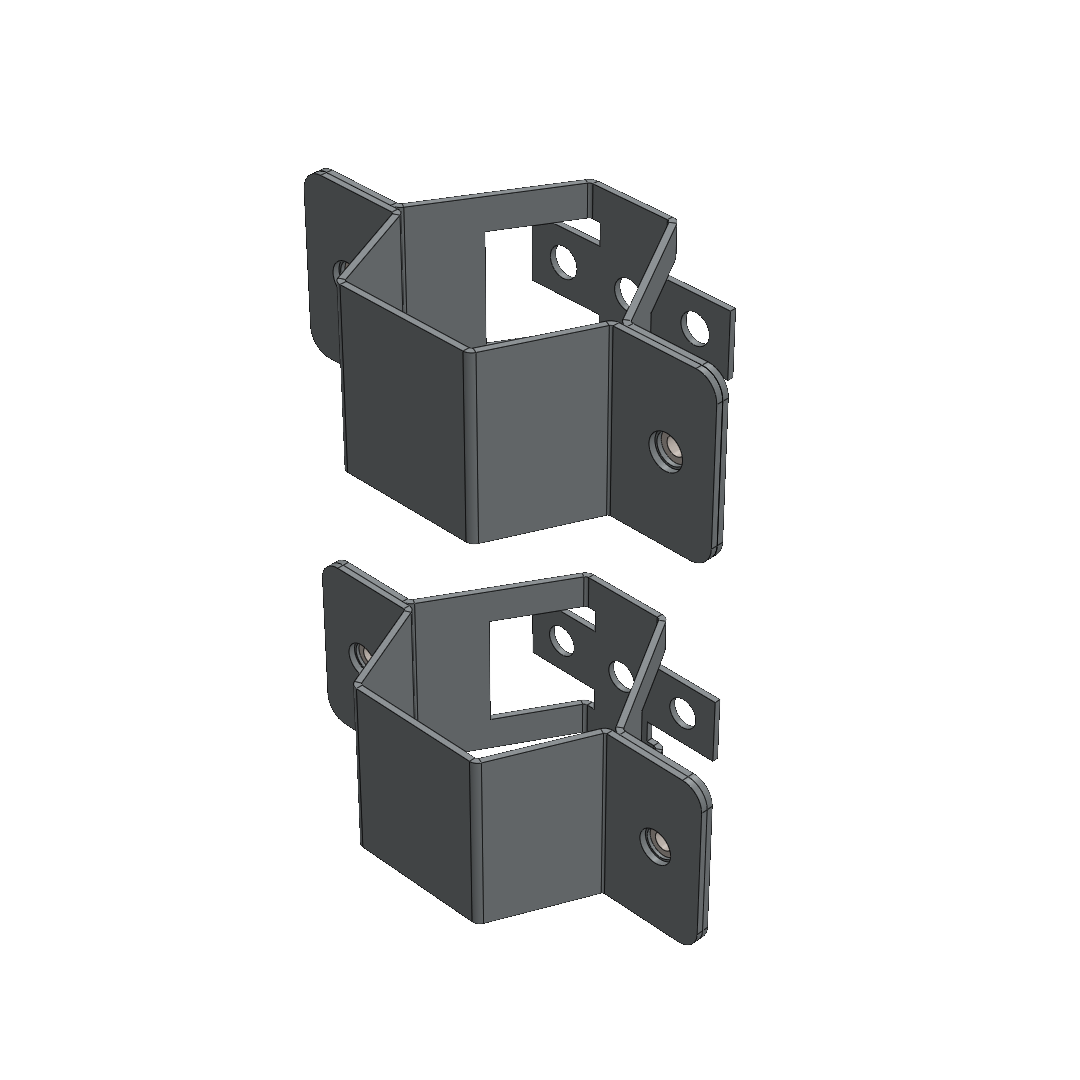

Sada třmenů na trubku Ø 50 mm (1 1/2"), AISI316 (2 ks)
Obrázek příslušenství

Číslo položky: 66930

Produktový typ: 051126

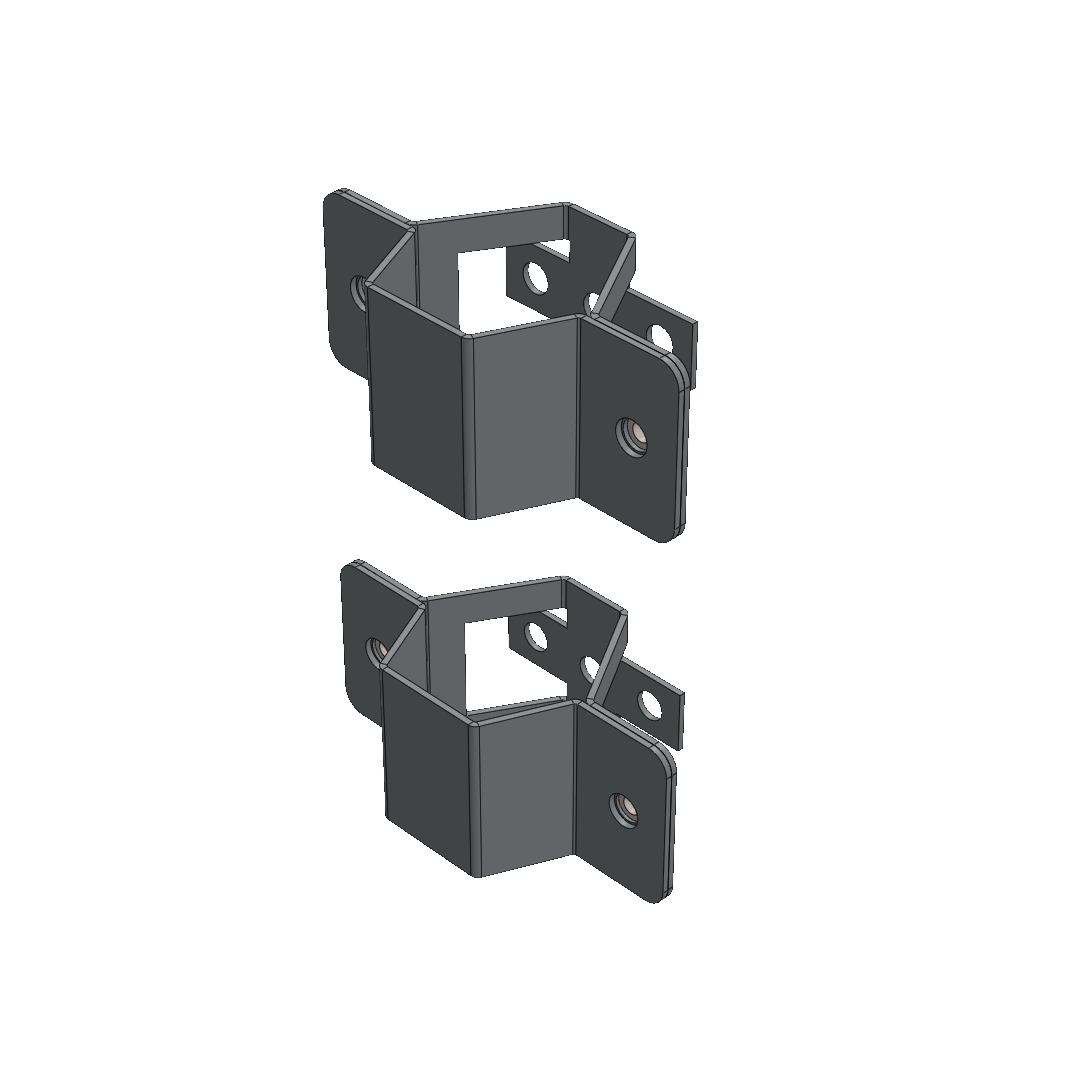

Sada třmenů na trubku Ø 42 mm (1 1/4"), AISI316 (2 ks)
Obrázek příslušenství

Číslo položky: 66931

Produktový typ: 051127

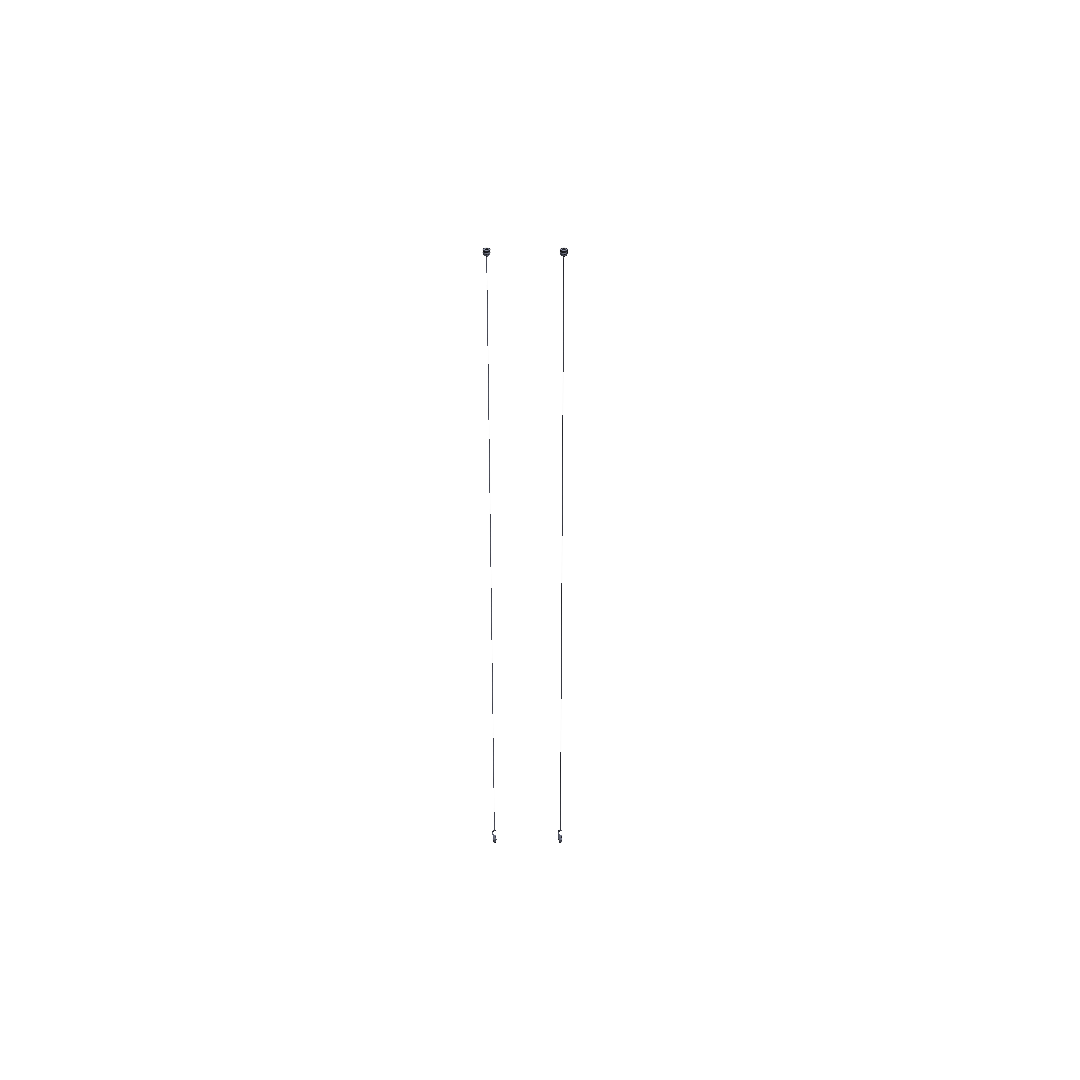

Sada lankový závěs - 3 m (2 ks)
Obrázek příslušenství

Číslo položky: 3575

Produktový typ: 051131

Sada úchytů na zeď - úhel 45° EXTRA (2 ks) - AISI316
Obrázek příslušenství

Číslo položky: 67005

Produktový typ: 051167

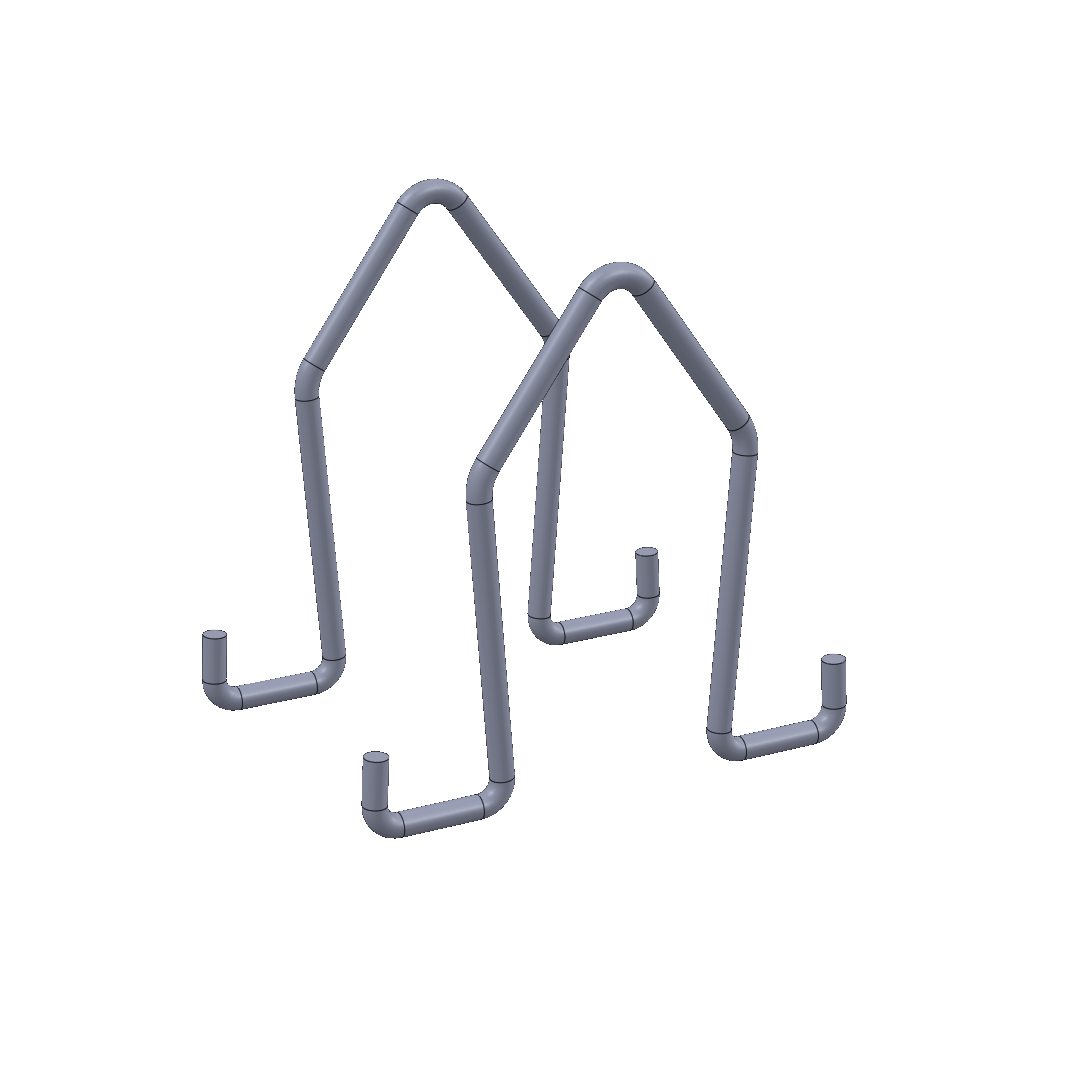

Sada pro zavěšení na řetízek EXTRA (2 ks)
Obrázek příslušenství

Číslo položky: 69110

Produktový typ: 051192

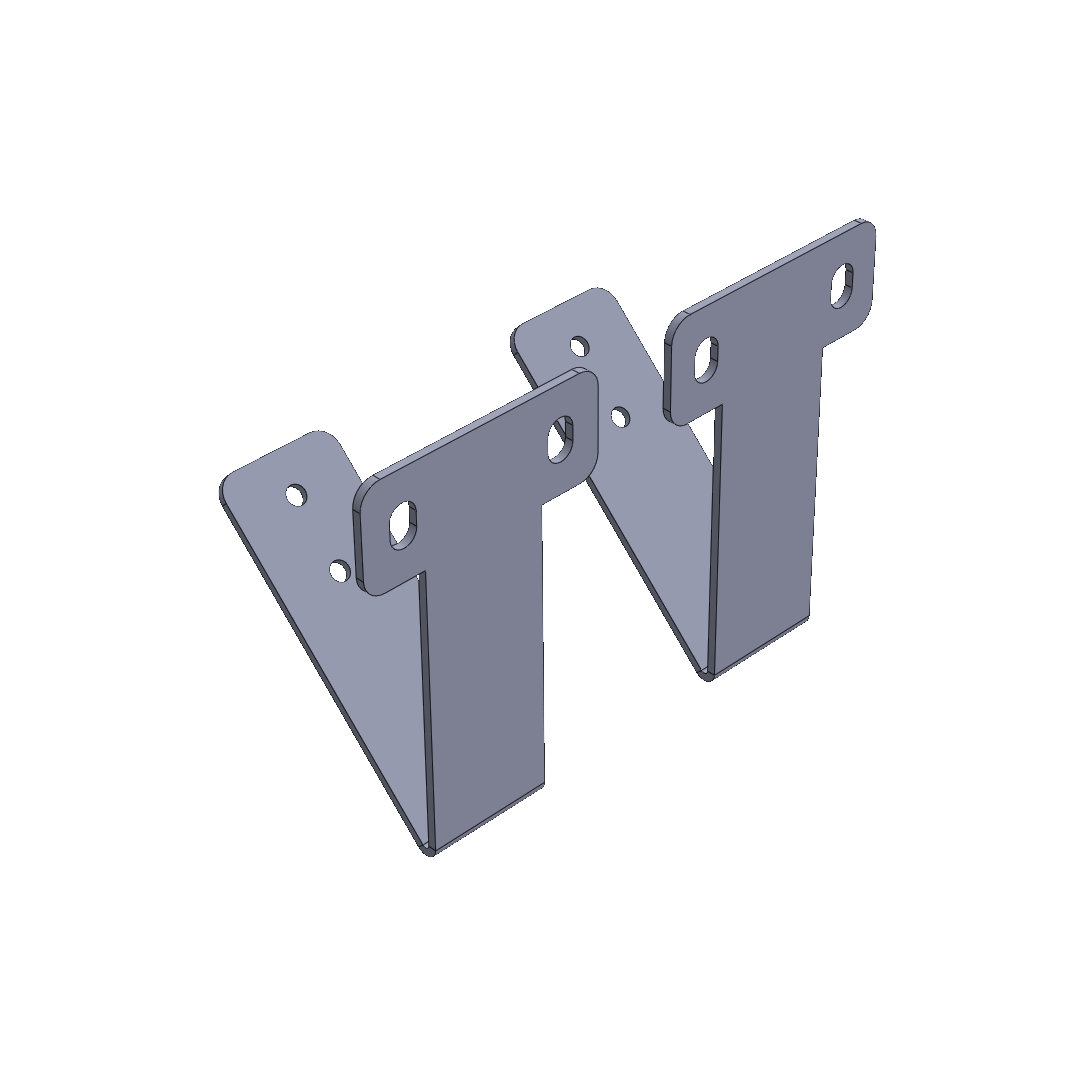

Sada úchytů na zeď - úhel 45° EXTRA, AISI304 - (2 ks)
Obrázek příslušenství

Číslo položky: 34607

Produktový typ: 064643

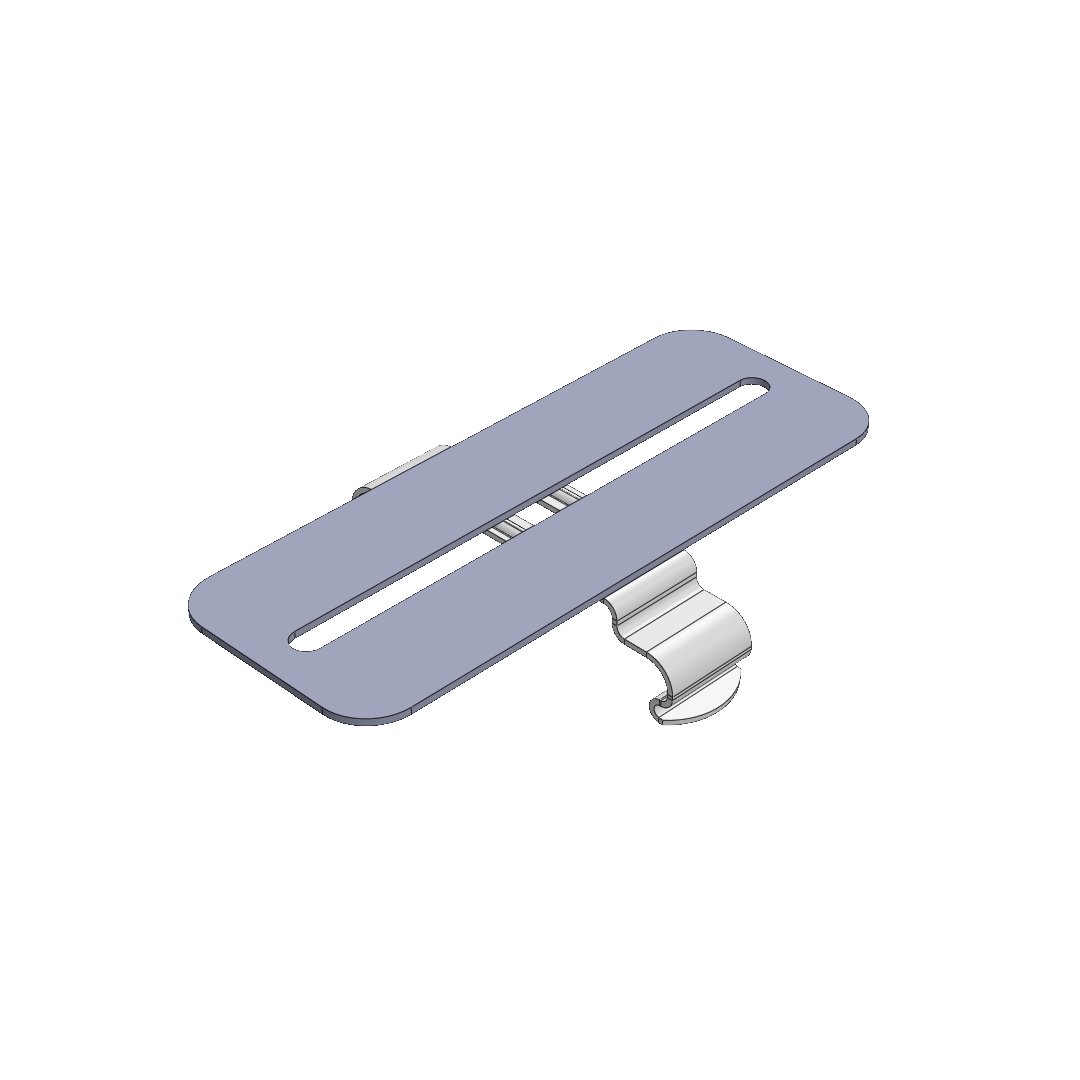

Sada s posuvným výložníkem pro flexibilní montáž (2 ks)
Obrázek příslušenství

Číslo položky: 43432

Produktový typ: 065465

Náhradní díly

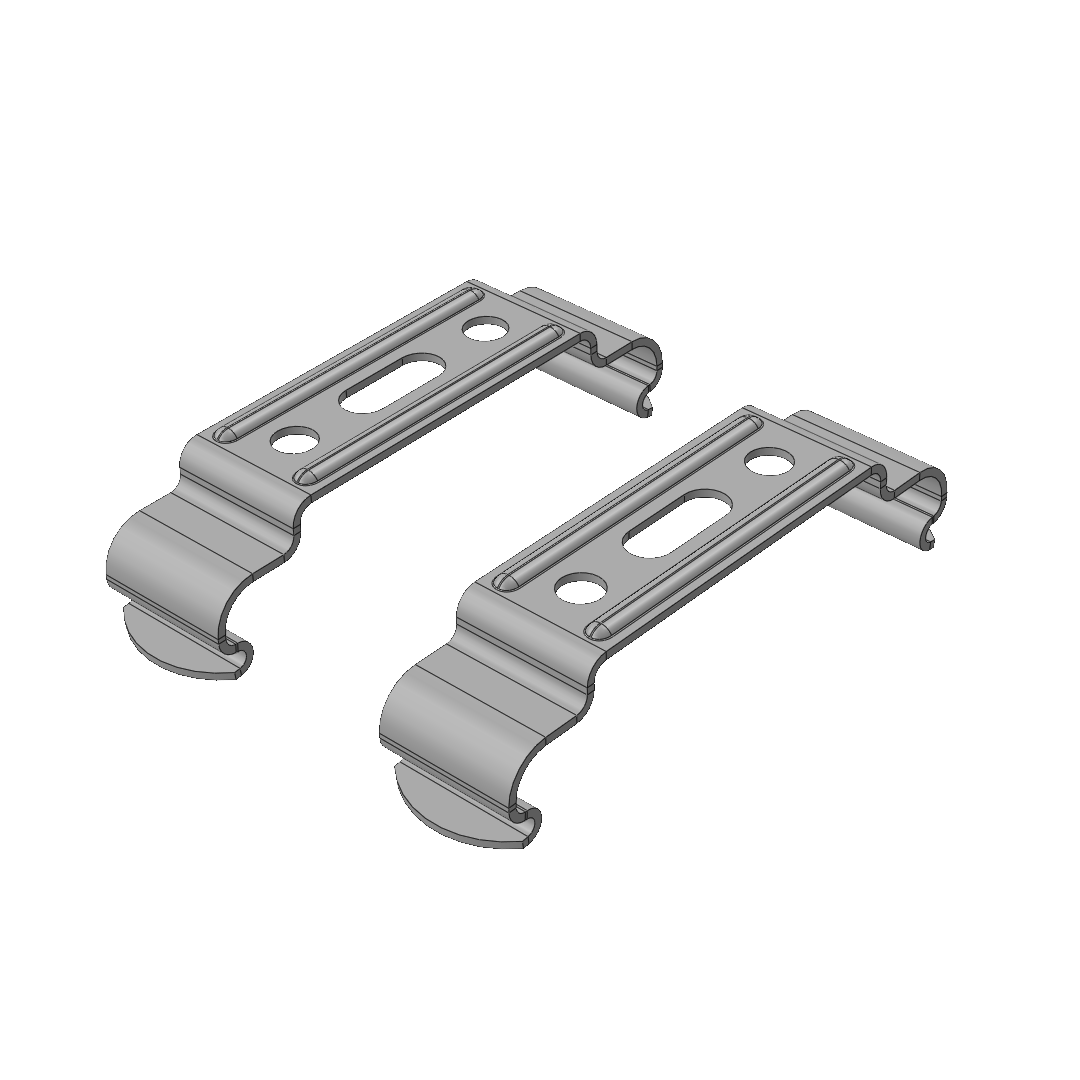

Sada nerezových úchytných per EXTRA AISI304 (2 ks)
Obrázek příslušenství

Číslo položky: 67492

Produktový typ: 051260

Sada nerezových úchytných per EXTRA AISI316 (2 ks)
Obrázek příslušenství

Číslo položky: 67493

Produktový typ: 051261

Sada nerezových SPON EXTRA-L06 AISI304 (6 ks)
Obrázek příslušenství

Číslo položky: 67494

Produktový typ: 051262

Sada nerezových SPON EXTRA-L06 AISI316 (6 ks)
Obrázek příslušenství

Číslo položky: 67495

Produktový typ: 051263

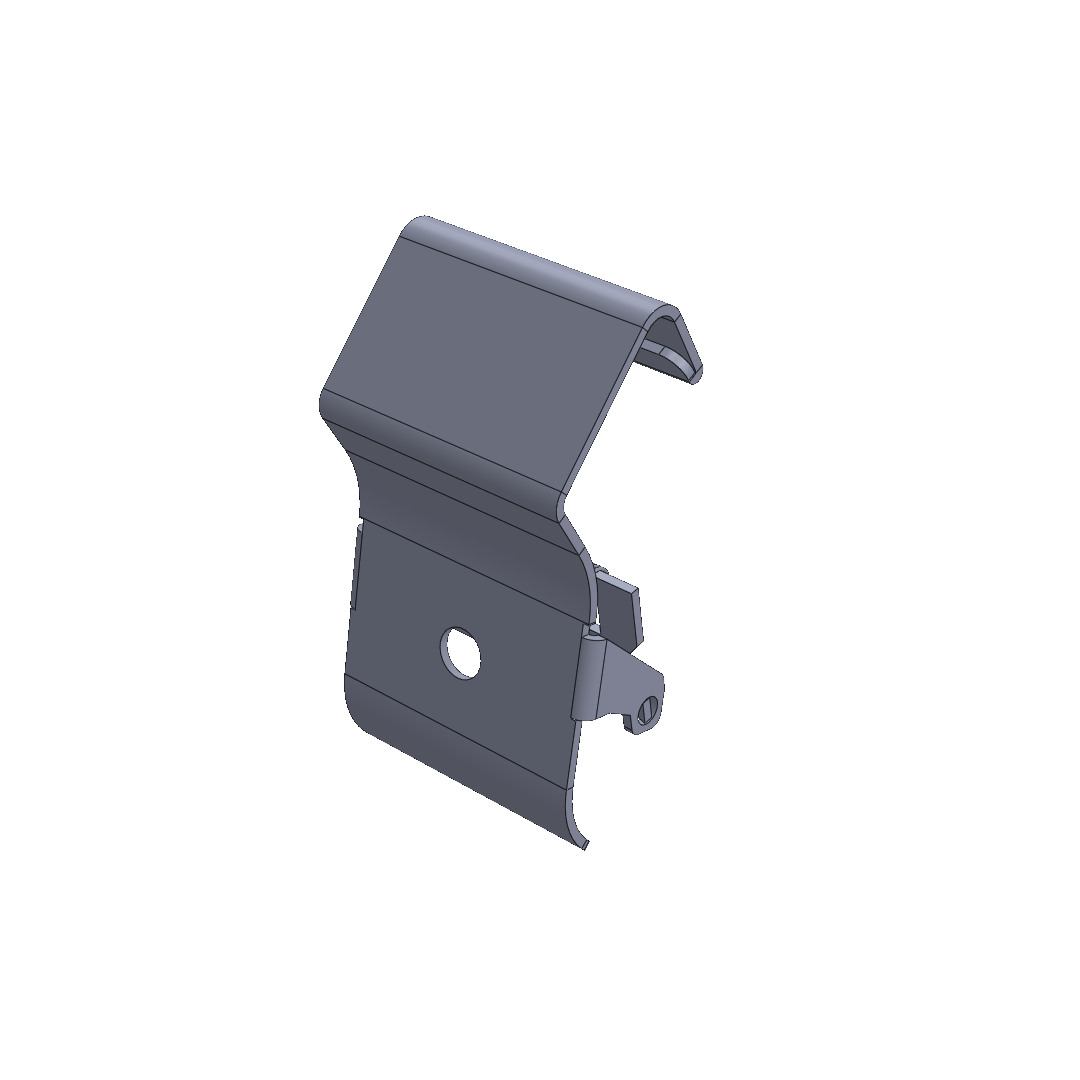

Sada nerezových SPON EXTRA-L12 AISI304 (10 ks)
Obrázek příslušenství

Číslo položky: 67498

Produktový typ: 051264

Sada nerezových SPON EXTRA-L12 AISI316 (10 ks)
Obrázek příslušenství

Číslo položky: 67496

Produktový typ: 051265

Sada nerezových SPON EXTRA-L15 AISI304 (12 ks)
Obrázek příslušenství

Číslo položky: 67499

Produktový typ: 051266

Sada nerezových SPON EXTRA-L15 AISI316 (12 ks)
Obrázek příslušenství

Číslo položky: 67497

Produktový typ: 051267

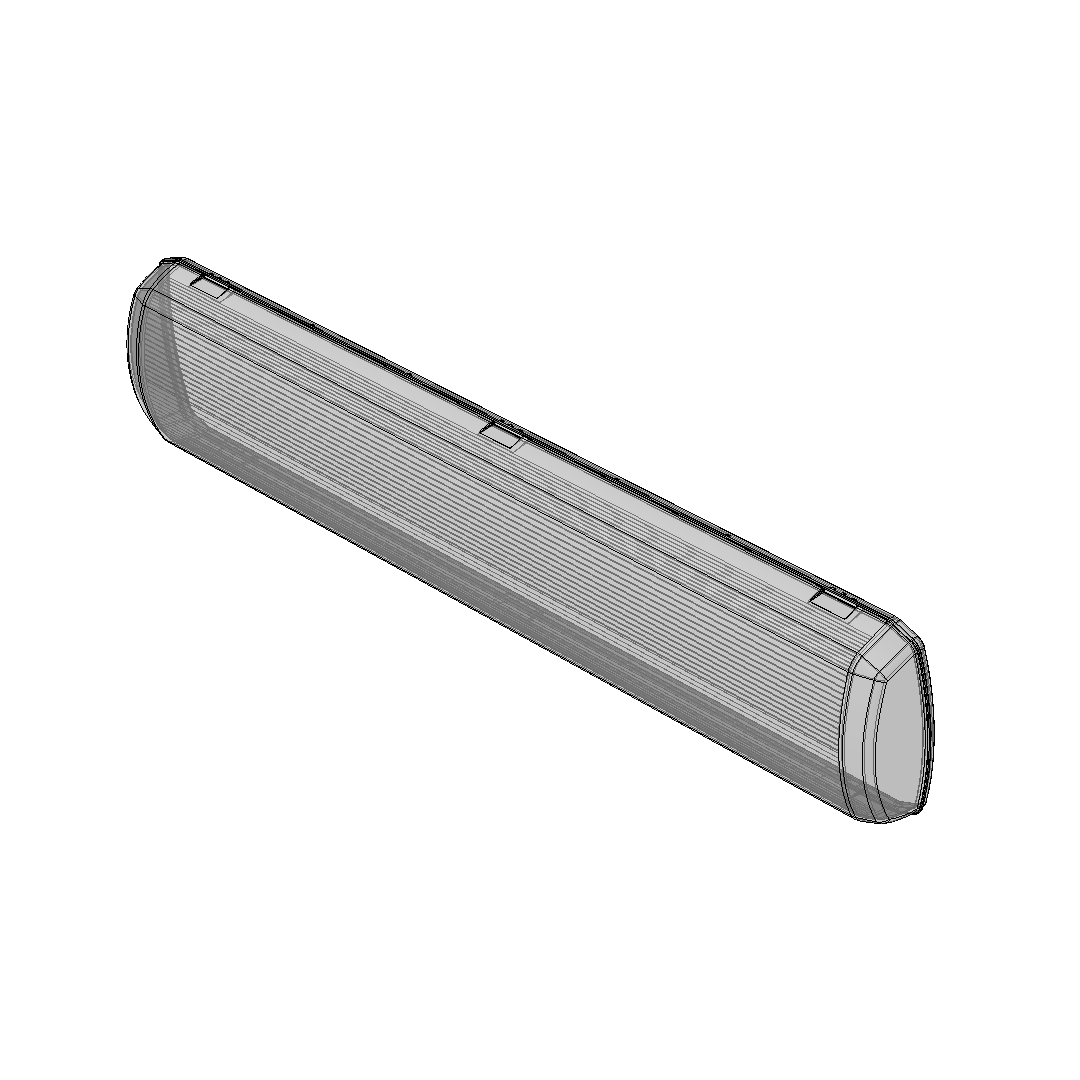

Kryt EXTRA-EX1 L06
Obrázek příslušenství

Číslo položky: 69113

Produktový typ: 051276

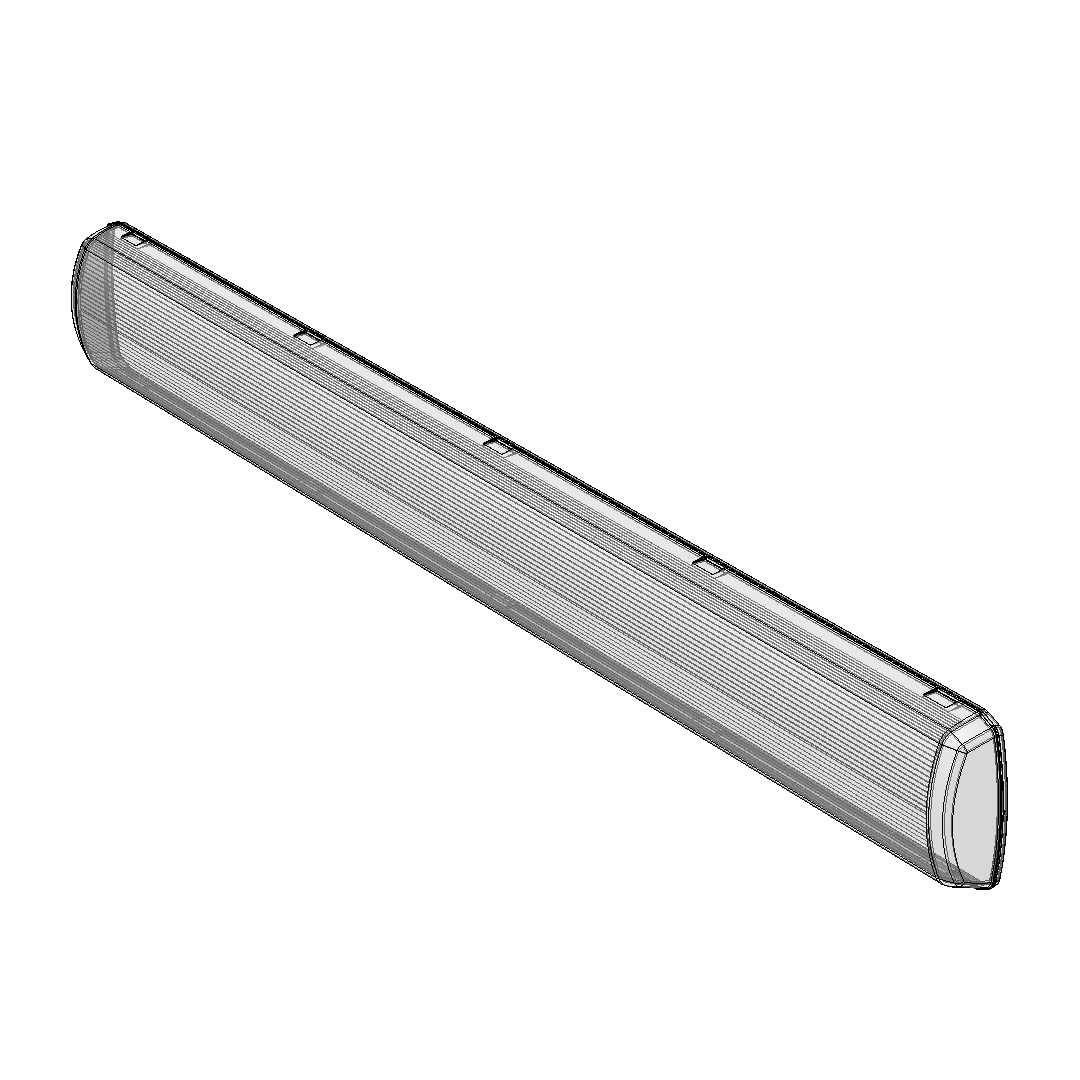

Kryt EXTRA-EX1 L12
Obrázek příslušenství

Číslo položky: 69116

Produktový typ: 051279

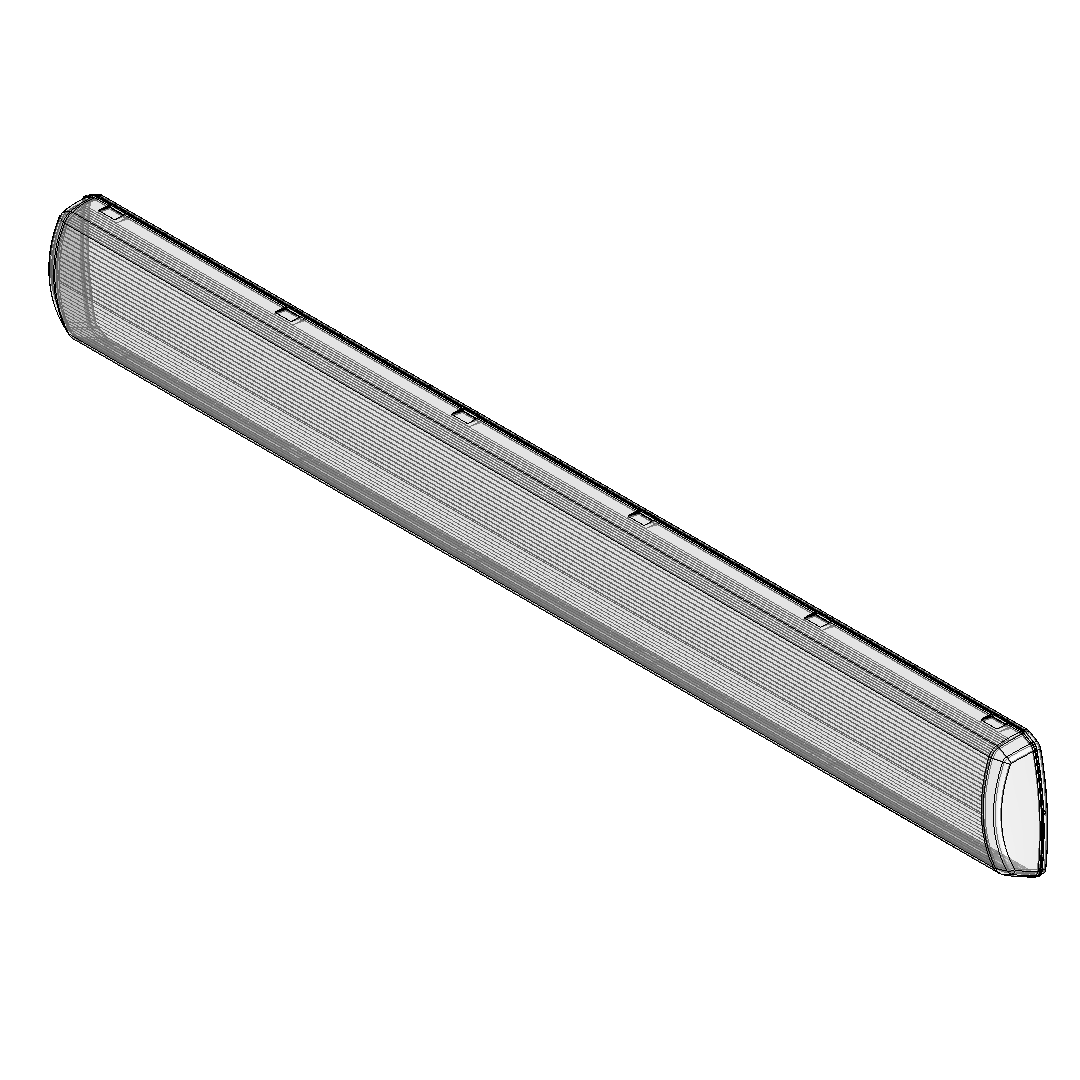

Kryt EXTRA-EX1 L15
Obrázek příslušenství

Číslo položky: 69119

Produktový typ: 051282
