RIDGE43

IP43

RIDGE43

Lineární svítidlo určené pro osvětlení skladů, průmyslových hal, průmyslových výrob s nižší náročností na prašné prostředí. Těleso vyrobeno z lakovaného ocelového plechu (RAL 9016). Optický systém svítidla nabízí velkou variabilitu světelných křivek pro různé aplikace. Vybaveno vysoce kvalitními elektronickými komponenty s vysokou životností LED až 110 000 h a účinností 145 lm/W. Vhodné pro teploty okolí od −20 °C do +35 °C (dle varianty svítidla). Určeno pro přisazenou nebo závěsnou montáž.

Abmessungsdiagramm

Katalogblatt der Produktfamilie herunterladen

Spezifikationen

Parameter

Betriebsspannung:
220-240 V / 50/60 Hz AC, 220-240 V DC

Quelle:
LED, 4000K, CRI +80, MacAdam3

Der Körper:
Lackiertes Stahlblech RAL 9016

Die Optik:
S - PMMA-Optik mit Abstrahlcharakteristik - Breitstrahler
H - PMMA-Optik mit Abstrahlcharakteristik - Echolot
R - PMMA-Optik für die Beleuchtung von Regalgängen geeignet

Beilage:
Hängend mit hängenden Augen

Verbindung:
Schraubenlose dreipolige Reihenklemme, max. Leitungsquerschnitt 2,5 mm²

Serienmäßige Ausstattung:
GESIS-Stecker für Kabeldurchmesser 6-10 mm

Berechnete Lebensdauer - LED-Module:
L80B10 Ta 30 - 75 000 h
L70B10 Ta 30 - 110 000 h

Auf Bestellung

3000K/4000K/5000K/6500K - Farbtemperatur
MULTI - permanente Notbeleuchtung (1h, 3h)
DIM - dimmbare elektronische Vorschaltgeräte (DALI, DSI, 1-10V)
1/3F - einphasiger oder dreiphasiger Anschluss, max. Leiterquerschnitt 2,5 mm²
RAL - andere Farben
GESIS - Möglichkeit, die Leuchten mit Steckern auszustatten

Konfiguration

Wattleistung der Leuchte (W)

Körperlänge (mm)

Abdeckungsmaterial

H - PMMA-Optik - Echolot

R - PMMA-Optik - Gestell

S - PMMA-Optik - Weitfeld

Lichtstrom (lm)

Abstrahlwinkel

Sehr breiter Lichtstrahl >80°

Produktvarianten

RIDGE43-H-5500-4K, IP43

Produkttyp: 055752 Artikel Nummer: 4633

Lichtstrom (lm):

5345

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

H - PMMA-Optik - Echolot

Länge A (mm):

861

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

60°

Gewicht (kg):

Detail der Variante

RIDGE43-H-7500-4K, IP43

Produkttyp: 055753 Artikel Nummer: 4634

Lichtstrom (lm):

7126

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

H - PMMA-Optik - Echolot

Länge A (mm):

1147

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

60°

Gewicht (kg):

3,2

Detail der Variante

RIDGE43-H-9200-4K, IP43

Produkttyp: 055754 Artikel Nummer: 26297

Lichtstrom (lm):

8908

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

H - PMMA-Optik - Echolot

Länge A (mm):

1433

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

60°

Gewicht (kg):

Detail der Variante

RIDGE43-H-11100-4K, IP43

Produkttyp: 055755 Artikel Nummer: 26298

Lichtstrom (lm):

10690

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

H - PMMA-Optik - Echolot

Länge A (mm):

1719

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

60°

Gewicht (kg):

Detail der Variante

RIDGE43-S-5500-4K, IP43

Produkttyp: 055756 Artikel Nummer: 26299

Lichtstrom (lm):

5217

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

S - PMMA-Optik - Weitfeld

Länge A (mm):

861

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

2,14

Detail der Variante

RIDGE43-S-7500-4K, IP43

Produkttyp: 055757 Artikel Nummer: 26300

Lichtstrom (lm):

6956

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

S - PMMA-Optik - Weitfeld

Länge A (mm):

1147

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

2,96

Detail der Variante

RIDGE43-S-9270-4K, IP43

Produkttyp: 055758 Artikel Nummer: 26301

Lichtstrom (lm):

8695

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

S - PMMA-Optik - Weitfeld

Länge A (mm):

1433

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

Detail der Variante

RIDGE43-S-11100-4K, IP43

Produkttyp: 055759 Artikel Nummer: 26302

Lichtstrom (lm):

10434

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

S - PMMA-Optik - Weitfeld

Länge A (mm):

1719

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

Detail der Variante

RIDGE43-R-5500-4K, IP43

Produkttyp: 055760 Artikel Nummer: 26303

Lichtstrom (lm):

5111

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

R - PMMA-Optik - Gestell

Länge A (mm):

861

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

Detail der Variante

RIDGE43-R-7500-4K, IP43

Produkttyp: 055761 Artikel Nummer: 26304

Lichtstrom (lm):

6815

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

R - PMMA-Optik - Gestell

Länge A (mm):

1147

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

Detail der Variante

RIDGE43-R-9200-4K, IP43

Produkttyp: 055762 Artikel Nummer: 41194

Lichtstrom (lm):

8519

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

R - PMMA-Optik - Gestell

Länge A (mm):

1433

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

Detail der Variante

RIDGE43-R-11000-4K, IP43

Produkttyp: 055763 Artikel Nummer: 41195

Lichtstrom (lm):

10222

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤35°C

Der Körper:

lackiertes Blech

Umschlag:

R - PMMA-Optik - Gestell

Länge A (mm):

1719

Breite B (mm):

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

Detail der Variante

Zubehör

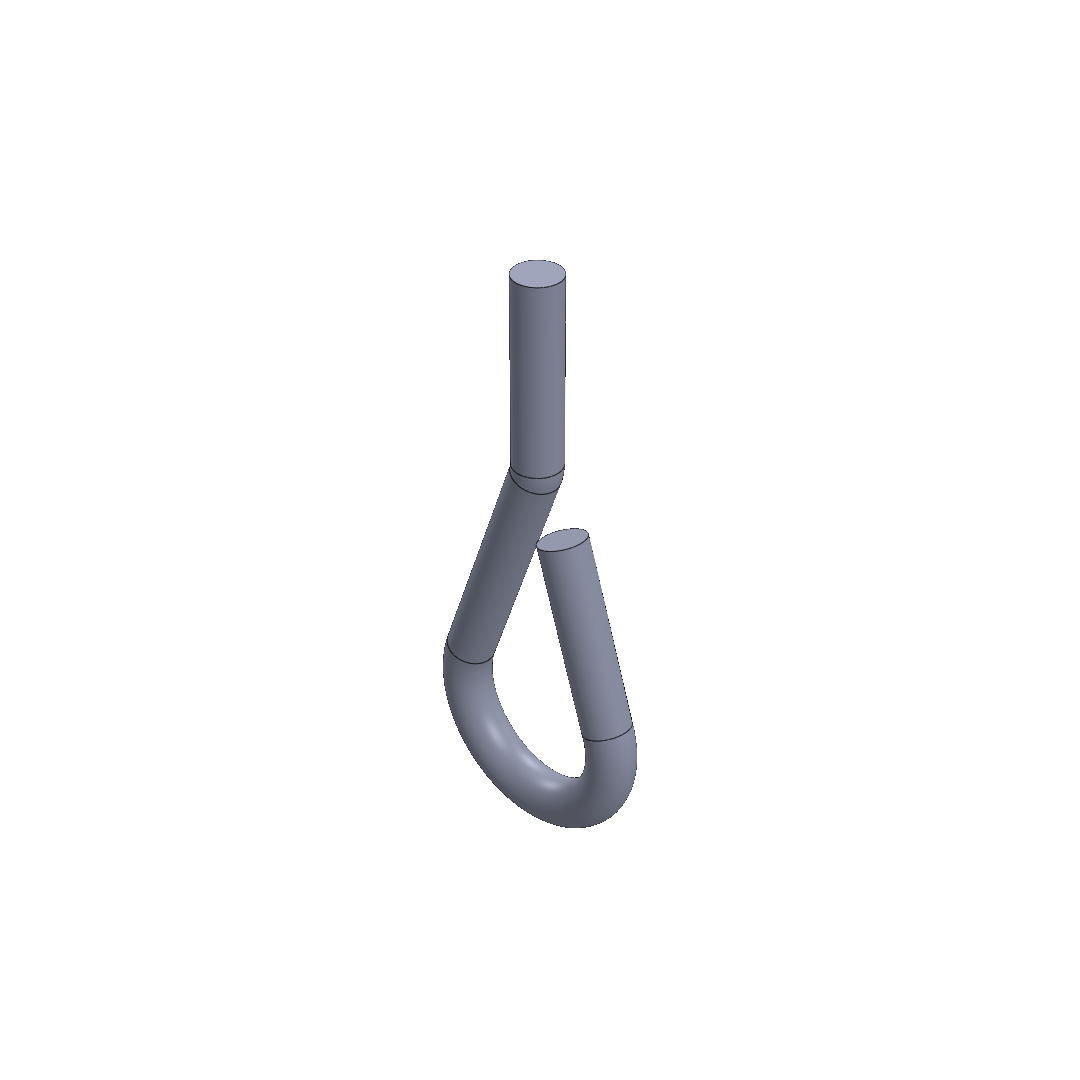

Závěsné oko M5

Artikel Nummer: 1710

Produkttyp: 003576

Katalogblatt Abmessungsdiagramm STEP

DXF GLB PNG

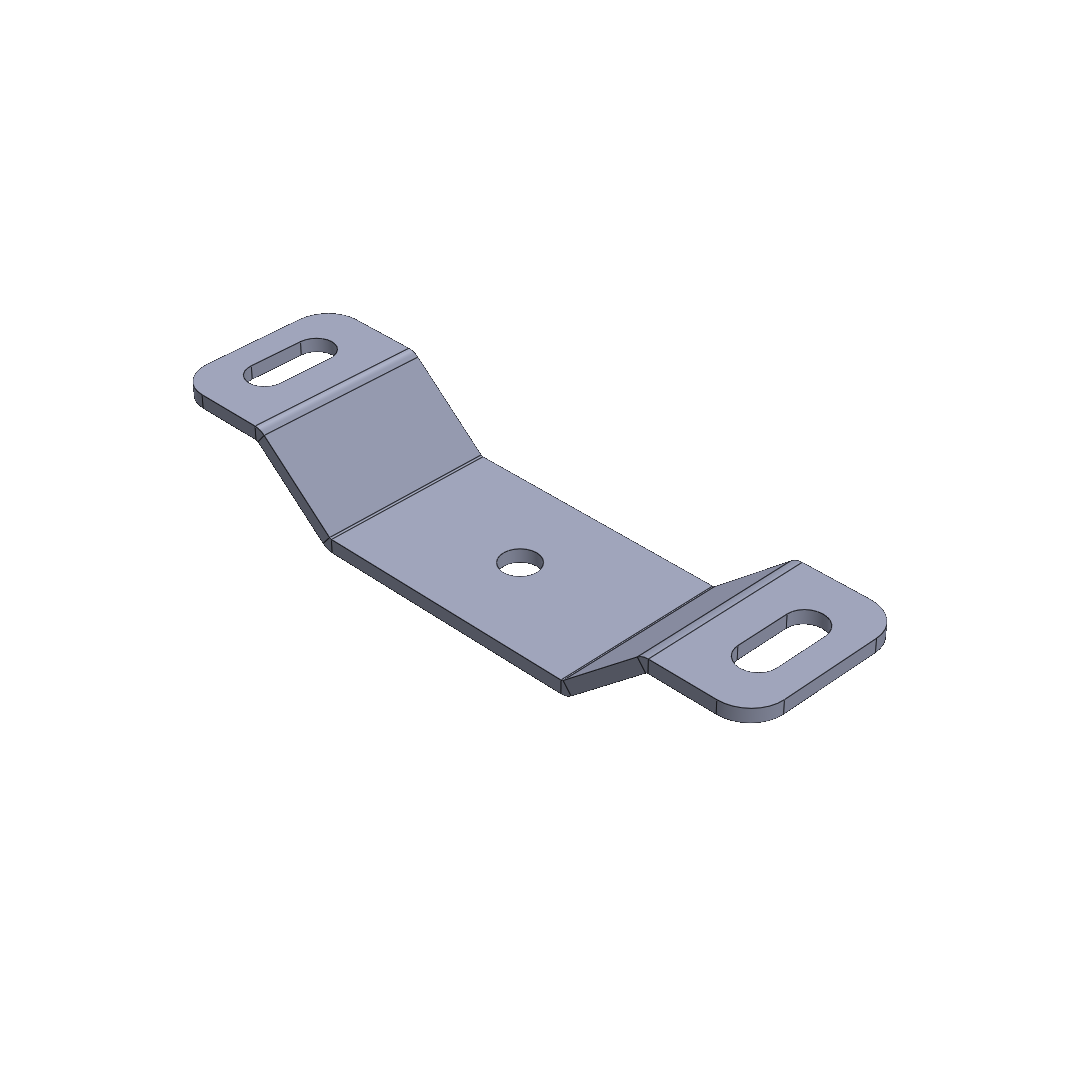

RIDGE43 Direktmontage-Bausatz

Artikel Nummer: 31125

Produkttyp: 051216

Katalogblatt Abmessungsdiagramm STEP

DXF GLB PNG

Herunterladen

Anweisungen zum Einbau

LDT, IES

Konformitätserklärung EU
