BISON-LED

IP66

BISON-LED

Svítidlo typu HIGH-BAY určené pro osvětlení výrobních hal, skladovacích prostor nebo logistických center s vysokými stropy. Těleso vyrobeno z práškově lakovaného ocelového plechu (RAL 9016) – alternativně nerez AISI304 nebo AISI316. Kryt svítidla v několika provedeních – opálové sklo, čiré sklo v kombinaci s optiky nebo mikroprizmatický difuzorem zaručující skvělou homogenitu osvětlení a snížení oslnění. Vybaveno vysoce kvalitními elektronickými komponenty, které garantují vysokou účinnost až do 157 lm/W a životnost LED až 100 000 h. Vyznačuje se vysokou odolností proti stříkající vodě a prachu IP66. Vhodné pro teploty okolí od -20 °C do +60 °C (dle varianty svítidla). Určeno pro přisazenou nebo závěsnou montáž.

Abmessungsdiagramm

Katalogblatt der Produktfamilie herunterladen

Spezifikationen

Parameter

Betriebsspannung:
220-240 V / 50/60 Hz AC, 220-240 V DC

Quelle:
LED, 4000K, CRI +80, MacAdam3

Der Körper:
Lackiertes Stahlblech RAL 9016

Umschlag:
CG - Klares thermisch vorgespanntes Natron-Kalk-Silikat-Sicherheitsglas
OPG - opales, hitzebeständiges Kalk-Natron-Silikat-Sicherheitsglas
PC - Polykarbonat
MP - mikroprismatische Abdeckung

Die Optik:
30° - Optik mit Abstrahlcharakteristik - Echolot
60° - Optik mit Strahlungseigenschaften - Weitwinkel

Beilage:
Mit Aufhängeösen zur einfachen Aufhängung mit Ketten oder Ösenkabeln oder mit einem Ausleger zur Aufsteckmontage.

Verbindung:
Die Leuchte ist serienmäßig mit einem 2 m langen Kabel (3x1,5 mm) ausgestattet²), die durch Rohre abgeschlossen wird

Serienmäßige Ausstattung:
4x Aufhängeöse M5

Berechnete Lebensdauer - LED-Module:
L80B10 Ta 40 - 70 000 h
L70B10 Ta 40 - 100 000 h

Auf Bestellung

3000K/4000K/5000K/6500K - Farbtemperatur
DIM - dimmbare elektronische Vorschaltgeräte (DALI, DSI, 1-10V)
ADELS - Möglichkeit, die Leuchten mit einer Anschlussklemme auszustatten
GESIS - Möglichkeit, die Leuchten mit Steckern auszustatten
NEREZ - Gehäuse aus Edelstahlblech (bei NEREZ-Ausführung Umgebungstemperatur um ca. 5-10 °C senken)
RAL - andere Farben

Konfiguration

Wattleistung der Leuchte (W)

Körperlänge (mm)

Breite des Gehäuses (mm)

330

580

Abdeckungsmaterial

GC - čiré sklo

MP - Mikroprozessorabdeckung aus PMMA

OPG - mattiertes Sicherheitsglas

Lichtstrom (lm)

Umgebungstemperatur der Leuchte

Abstrahlwinkel

Sehr breiter Lichtstrahl >80°

Produktvarianten

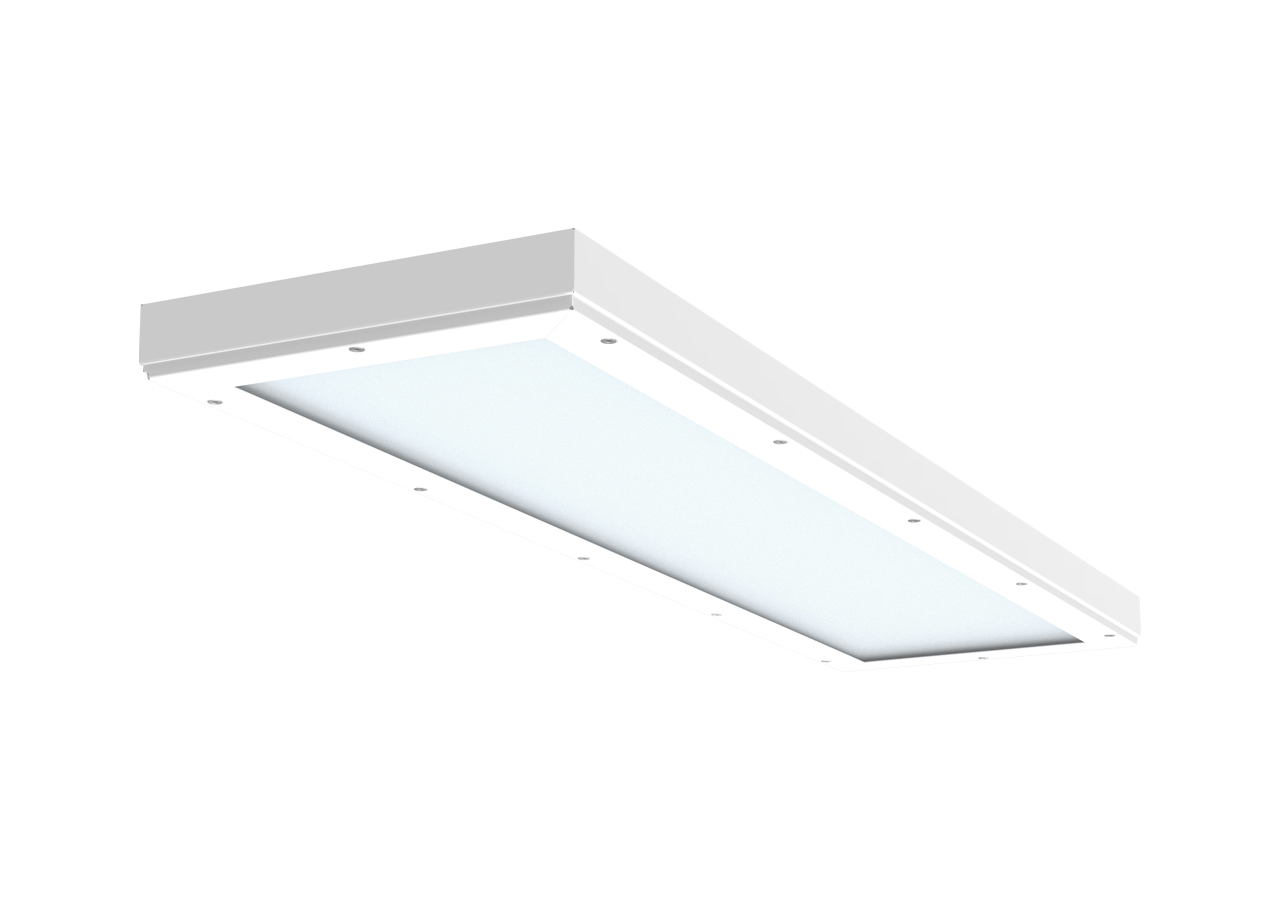

BISON-LED-13500-OPG-G2-4K, IP66

Produkttyp: 051920 Artikel Nummer: 42748

Lichtstrom (lm):

11202

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

OPG - mattiertes Sicherheitsglas

Länge A (mm):

660

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

6,4

Detail der Variante

BISON-LED-13500-PC-60-G2-4K, IP66

Produkttyp: 051921 Artikel Nummer: 42749

Lichtstrom (lm):

11215

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

Länge A (mm):

660

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

60°

Gewicht (kg):

Detail der Variante

BISON-LED-13500-PC-30-G2-4K, IP66

Produkttyp: 051922 Artikel Nummer: 42750

Lichtstrom (lm):

11388

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

Länge A (mm):

660

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

30°

Gewicht (kg):

Detail der Variante

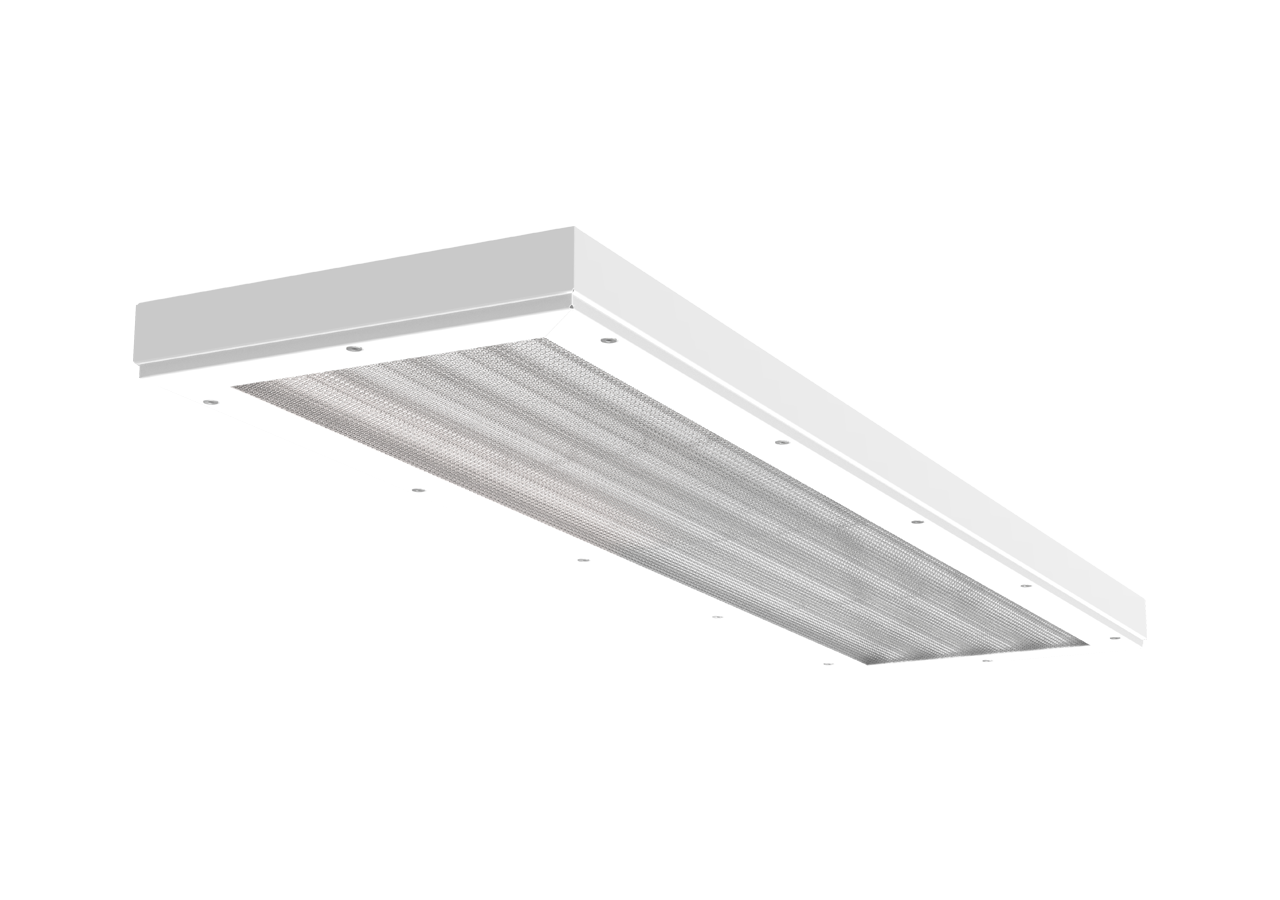

BISON-LED-13500-MP-G2-4K, IP66

Produkttyp: 051923 Artikel Nummer: 42751

Lichtstrom (lm):

11628

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

MP - Mikroprozessorabdeckung aus PMMA

Länge A (mm):

660

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

5,12

Detail der Variante

BISON-LED-13500-CG-30-G2-4K, IP66

Produkttyp: 051924 Artikel Nummer: 42752

Lichtstrom (lm):

12189

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

GC - čiré sklo

Länge A (mm):

660

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

30°

Gewicht (kg):

6,66

Detail der Variante

BISON-LED-13500-CG-60-G2-4K, IP66

Produkttyp: 051925 Artikel Nummer: 42753

Lichtstrom (lm):

11975

Leistungsaufnahme (W):

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

GC - čiré sklo

Länge A (mm):

660

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

60°

Gewicht (kg):

Detail der Variante

BISON-LED-26500-OPG-G2-4K, IP66

Produkttyp: 051926 Artikel Nummer: 42754

Lichtstrom (lm):

22404

Leistungsaufnahme (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

OPG - mattiertes Sicherheitsglas

Länge A (mm):

1220

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

11,3

Detail der Variante

BISON-LED-26500-PC-60-G2-4K, IP66

Produkttyp: 051927 Artikel Nummer: 42755

Lichtstrom (lm):

22431

Leistungsaufnahme (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

Länge A (mm):

1220

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

60°

Gewicht (kg):

Detail der Variante

BISON-LED-26500-PC-30-G2-4K, IP66

Produkttyp: 051928 Artikel Nummer: 42756

Lichtstrom (lm):

22777

Leistungsaufnahme (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

Länge A (mm):

1220

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

30°

Gewicht (kg):

Detail der Variante

BISON-LED-26500-MP-G2-4K, IP66

Produkttyp: 051929 Artikel Nummer: 42757

Lichtstrom (lm):

23257

Leistungsaufnahme (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

MP - Mikroprozessorabdeckung aus PMMA

Länge A (mm):

1220

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

8,5

Detail der Variante

BISON-LED-26500-CG-30-G2-4K, IP66

Produkttyp: 051930 Artikel Nummer: 42758

Lichtstrom (lm):

24378

Leistungsaufnahme (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

GC - čiré sklo

Länge A (mm):

1220

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

30°

Gewicht (kg):

11,36

Detail der Variante

BISON-LED-26500-CG-60-G2-4K, IP66

Produkttyp: 051931 Artikel Nummer: 42759

Lichtstrom (lm):

23951

Leistungsaufnahme (W):

155

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

GC - čiré sklo

Länge A (mm):

1220

Breite B (mm):

330

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

60°

Gewicht (kg):

Detail der Variante

BISON-LED-19000-OPG-G2-4K, IP66

Produkttyp: 051932 Artikel Nummer: 42760

Lichtstrom (lm):

15741

Leistungsaufnahme (W):

110

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

OPG - mattiertes Sicherheitsglas

Länge A (mm):

660

Breite B (mm):

580

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

Detail der Variante

BISON-LED-19000-MP-G2-4K, IP66

Produkttyp: 051933 Artikel Nummer: 42761

Lichtstrom (lm):

16341

Leistungsaufnahme (W):

110

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

MP - Mikroprozessorabdeckung aus PMMA

Länge A (mm):

660

Breite B (mm):

580

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

7,5

Detail der Variante

BISON-LED-37500-OPG-G2-4K, IP66

Produkttyp: 051934 Artikel Nummer: 42762

Lichtstrom (lm):

31483

Leistungsaufnahme (W):

220

Tc (K):

4000

Ta (°C):

-20°C≤ta≤60°C

Der Körper:

lackiertes Blech

Umschlag:

OPG - mattiertes Sicherheitsglas

Länge A (mm):

1220

Breite B (mm):

580

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

17,28

Detail der Variante

BISON-LED-37500-MP-G2-4K, IP66

Produkttyp: 051935 Artikel Nummer: 42763

Lichtstrom (lm):

32682

Leistungsaufnahme (W):

220

Tc (K):

4000

Ta (°C):

-20°C≤ta≤55°C

Der Körper:

lackiertes Blech

Umschlag:

MP - Mikroprozessorabdeckung aus PMMA

Länge A (mm):

1220

Breite B (mm):

580

C (mm):

Montageart:

montiert/gehängt

CRI:

≥80

Kontrollmethode:

ON/OFF-Leuchte

Abstrahlwinkel:

Sehr breiter Lichtstrahl >80°

Gewicht (kg):

13,1

Detail der Variante

Zubehör

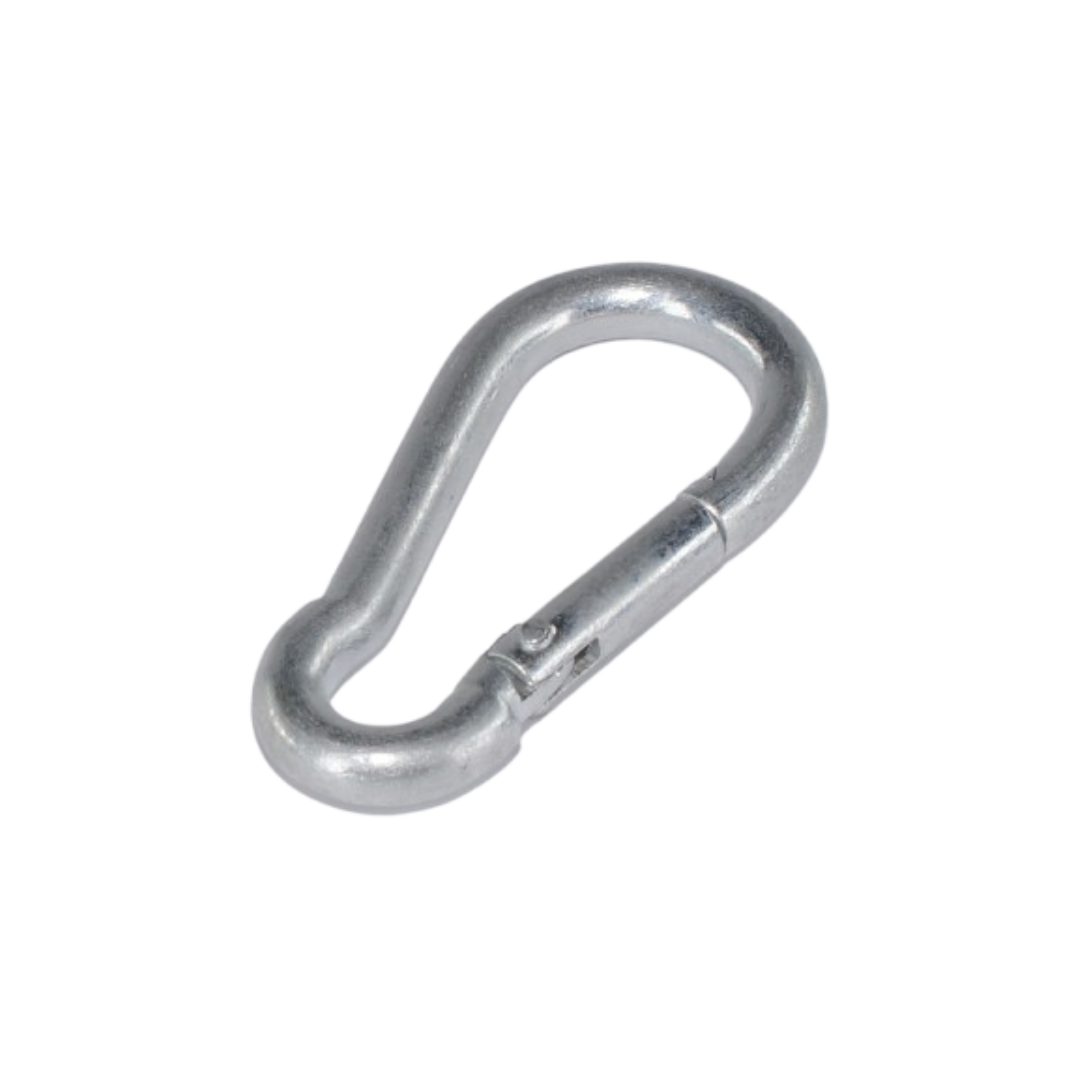

Karabina 40x4mm-galv. pozink

Artikel Nummer: 28394

Produkttyp: 004768

Katalogblatt

PNG

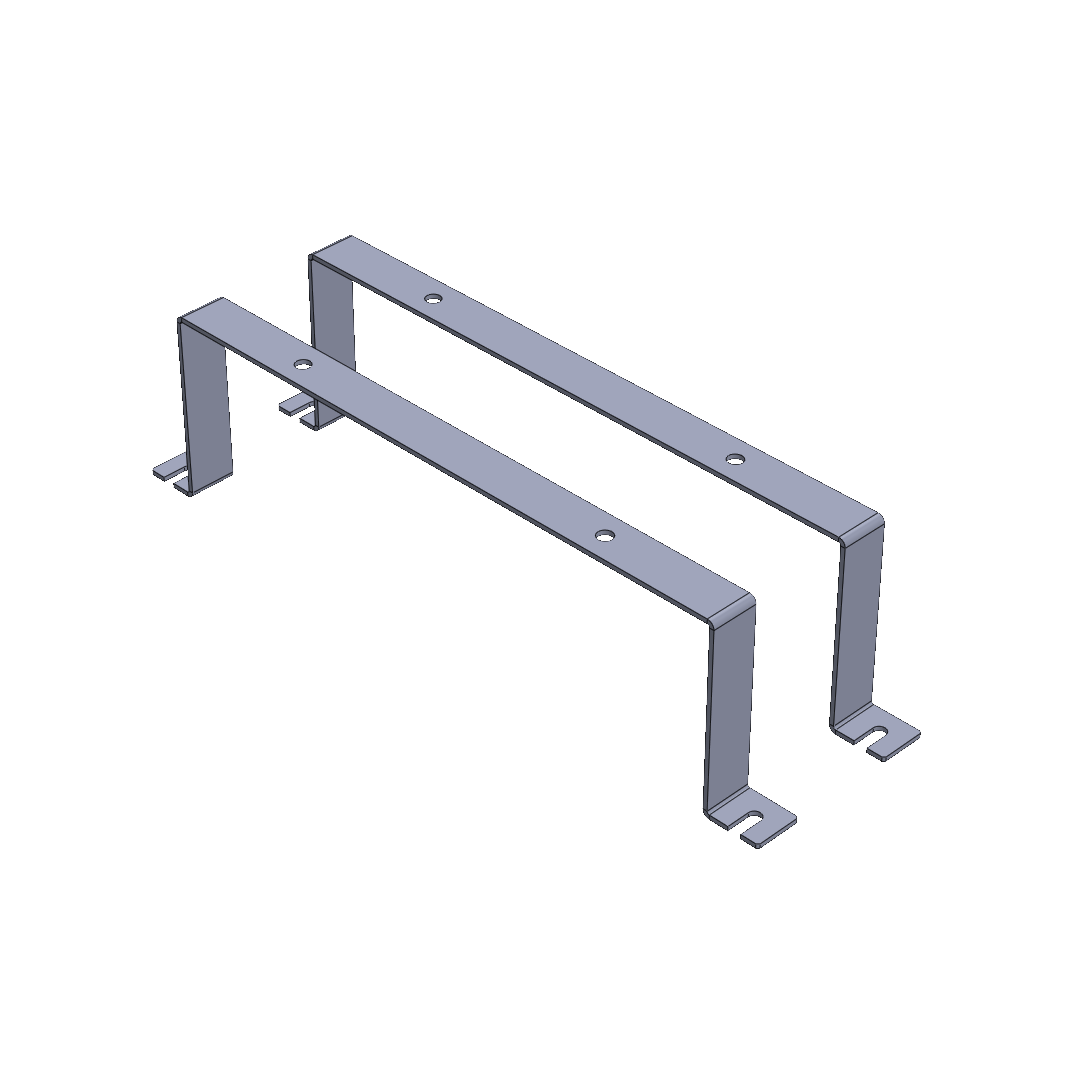

Výložník pro přisazenou montáž BISON G2 330 mm

Artikel Nummer: 43359

Produkttyp: 051227

Katalogblatt Abmessungsdiagramm STEP

DXF GLB PNG

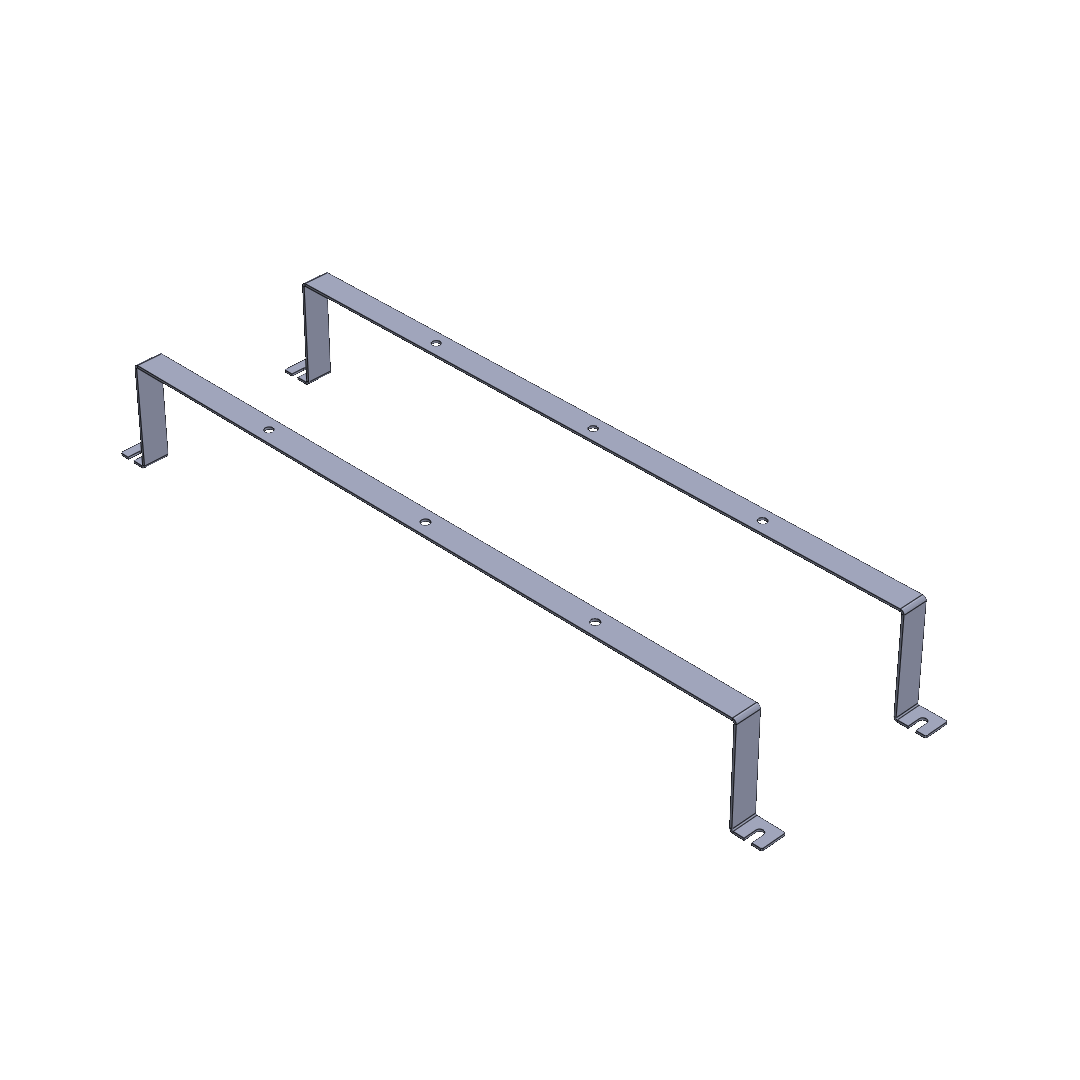

Výložník pro přisazenou montáž BISON G2 580 mm

Artikel Nummer: 43360

Produkttyp: 051228

Katalogblatt Abmessungsdiagramm STEP

DXF GLB PNG
