EUROPA-LED

IP66

EUROPA-LED

Lineární svítidlo určené do náročného průmyslového prostředí. Těleso vyrobeno z robustního polykarbonátu (RAL 7035). Kryt vyroben z vysoce odolného opálového polykarbonátu zaručujícího skvělou homogenitu osvětlení a snížení oslnění. Vybaveno certifikovanými elektronickými komponenty, které garantují vysokou účinnost až do 167 lm/W a životnost LED až 100 000 h i při vysokých teplotách. Varianty (H) jsou vybaveny optikou s úzkou charakteristikou pro osvětlení prostorů s vysokými stropy. Vyznačuje se vysokou chemickou odolností a odolností proti stříkající vodě a prachu IP66, stejně tak jako vysokou rázovou odolností IK10. Vhodné pro teploty okolí od -20 °C do +50 °C (dle varianty svítidla). Dodáváno s plastovými nebo nerezovými sponami a montážními úchytnými pery. Určeno pro přisazenou a závěsnou montáž.

Diagramme dimensionnel

Télécharger la fiche catalogue famille

Spécifications

Paramètres

Tension de fonctionnement :
220-240 V / 50/60 Hz AC, 220-240 V DC

Source LED:
LED, 4000K, IRC +80, MacAdam3

Le corps:
Matière plastique PC (polycarbonate), couleur gris RAL 7035

Couverture:
PC (polycarbonate) opale

Montage:
Fixation directe au plafond ou au mur de l'espace éclairé à l'aide de deux crayons de fixation autobloquants (équipement standard), suspension à l'aide de crochets en fil de fer ou de crochets à câble.

Connexion:
Bornier tripolaire sans vis, section de fil max. 2,5 mm².

Équipement de série:
Presse-étoupe Pg13,5 pour câble de 7 à 12 mm de diamètre et stylos de fixation pour la fixation directe du luminaire à la surface de montage.

Durée de vie calculée - Modules LED:
L80B10 Ta 30 - 70 000 h
L70B10 Ta 30 - 100 000 h

Sur commande

3000K/4000K/5000K/6500K - température de chromaticité
MULTI - éclairage de secours permanent (1h, 3h)
EM - éclairage de secours temporaire (1h, 3h)
DIM - ballast électronique à gradation (DALI, DSI, 1-10V)
1/3F - connexion monophasée ou triphasée, section de conducteur max. 2,5 mm²
ADELS - possibilité d'équiper les luminaires d'un bornier de connexion
GESIS - possibilité d'équiper les luminaires de connecteurs
II - Classe d'isolation II
PSN - fermoir en acier inoxydable
NUP - stylo de préhension en acier inoxydable
NSPP - fermoir et stylo de préhension en acier inoxydable

Configuration

Consommation du luminaire (W)

Longueur du corps (mm)

Matériau de couverture

Flux lumineux (lm)

Température ambiante du luminaire

-20°C≤ta≤35°C

-20°C≤ta≤40°C

-20°C≤ta≤45°C

-20°C≤ta≤50°C

Variantes de produits

EUROPA-LED-H-12550-258-G2-4K, IP66, clips en acier inoxydable

Type de produit : 055453-NSP Numéro d'article : 42564

Flux lumineux (lm) :

11455

Consommation électrique (W) :

69

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤45°C

Le corps:

PC

Couverture:

PC clair

Longueur A (mm) :

1580

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

4,38

Détail de la variante

EUROPA-LED-H-16700-258-G2-4K, IP66, clips en acier inoxydable

Type de produit : 055454-NSP Numéro d'article : 42563

Flux lumineux (lm) :

15161

Consommation électrique (W) :

95

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤50°C

Le corps:

PC

Couverture:

PC clair

Longueur A (mm) :

1580

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

4,46

Détail de la variante

EUROPA-LED-H-20000-258-G2-4K, IP66, clips en acier inoxydable

Type de produit : 055455-NSP Numéro d'article : 42562

Flux lumineux (lm) :

18143

Consommation électrique (W) :

117

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC clair

Longueur A (mm) :

1580

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

4,58

Détail de la variante

EUROPA-LED-1250-118-4K, IP66

Type de produit : 055374 Numéro d'article : 22598

Flux lumineux (lm) :

1114

Consommation électrique (W) :

8

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

670

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

1,2

Détail de la variante

EUROPA-LED-2500-218-4K, IP66

Type de produit : 055375 Numéro d'article : 22599

Flux lumineux (lm) :

2228

Consommation électrique (W) :

16

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

670

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

1,18

Détail de la variante

EUROPA-LED-5000-218-4K, IP66

Type de produit : 055376 Numéro d'article : 22600

Flux lumineux (lm) :

4531

Consommation électrique (W) :

33

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

670

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

1,42

Détail de la variante

EUROPA-LED-2600-136-4K, IP66

Type de produit : 055373 Numéro d'article : 21544

Flux lumineux (lm) :

2278

Consommation électrique (W) :

17

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤45°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

1280

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

2,06

Détail de la variante

EUROPA-LED-5100-236-4K, IP66

Type de produit : 055372 Numéro d'article : 21543

Flux lumineux (lm) :

4557

Consommation électrique (W) :

33

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

1280

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

2,32

Détail de la variante

EUROPA-LED-10000-236-4K, IP66

Type de produit : 055377 Numéro d'article : 22601

Flux lumineux (lm) :

9063

Consommation électrique (W) :

66

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

1280

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

2,5

Détail de la variante

EUROPA-LED-3850-158-4K, IP66

Type de produit : 055371 Numéro d'article : 21542

Flux lumineux (lm) :

3418

Consommation électrique (W) :

25

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

1580

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

2,7

Détail de la variante

EUROPA-LED-7600-258-4K, IP66

Type de produit : 055370 Numéro d'article : 21541

Flux lumineux (lm) :

6836

Consommation électrique (W) :

50

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

1580

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

2,62

Détail de la variante

EUROPA-LED-12550-258-4K, IP66

Type de produit : 055378 Numéro d'article : 22602

Flux lumineux (lm) :

11343

Consommation électrique (W) :

80

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤35°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

1580

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

2,96

Détail de la variante

EUROPA-LED-16700-258-G2-4K, IP66, clips en acier inoxydable

Type de produit : 055419-NSP Numéro d'article : 37909

Flux lumineux (lm) :

14403

Consommation électrique (W) :

94

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

1580

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

2,94

Détail de la variante

EUROPA-LED-20000-258-G2-4K, IP66, clips en acier inoxydable

Type de produit : 055443-NSP Numéro d'article : 38426

Flux lumineux (lm) :

17110

Consommation électrique (W) :

115

Tc (K) :

4000

Ta (°C) :

-20°C≤ta≤40°C

Le corps:

PC

Couverture:

PC opale

Longueur A (mm) :

1580

Largeur B (mm) :

152

C (mm) :

102

Méthode de montage :

monté / suspendu

CRI :

≥80

Méthode de contrôle :

Luminaire ON/OFF

Angle d'émission :

Faisceau très large >80°.

Poids (kg) :

3,02

Détail de la variante

Accessoires

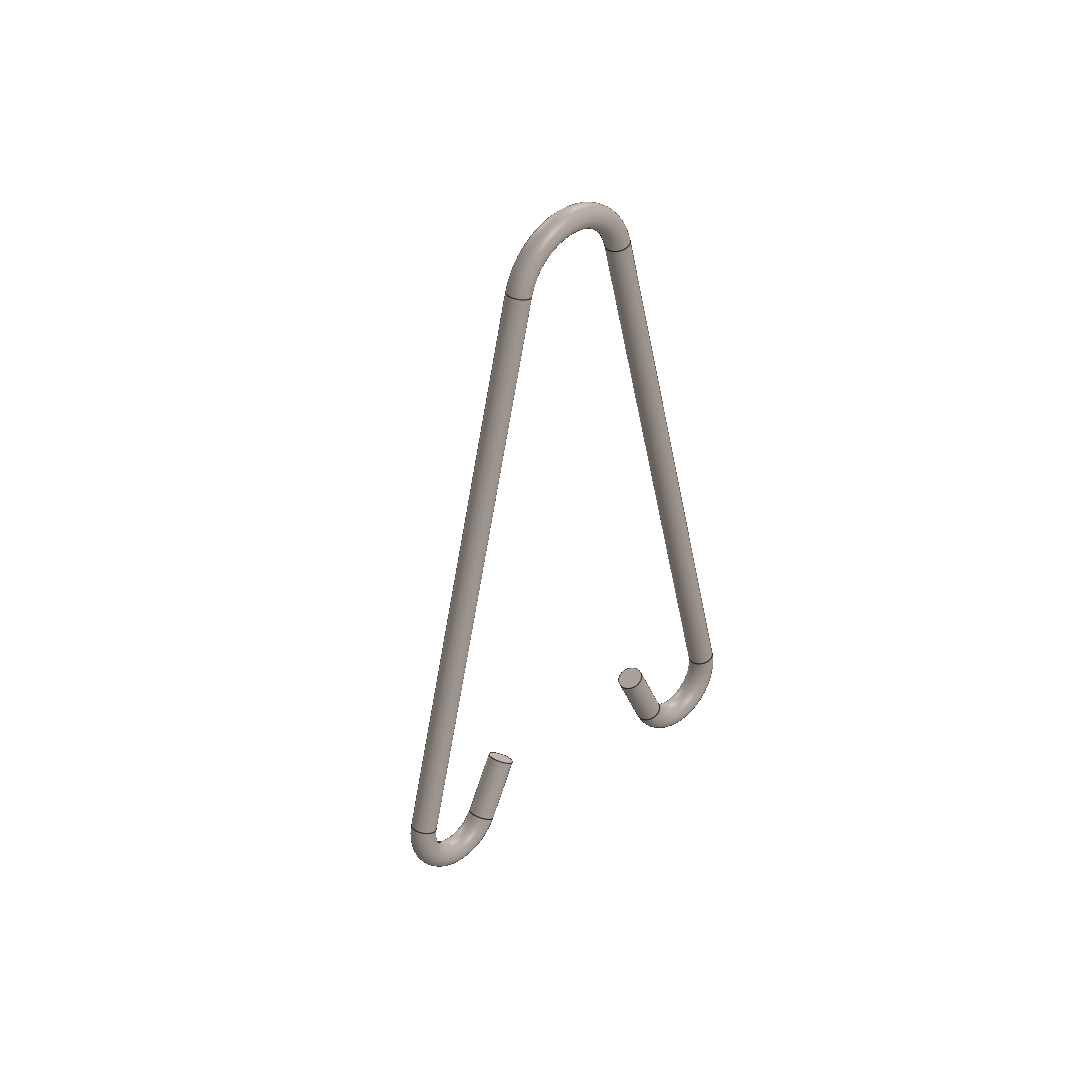

Drátový závěs EUROPA(1ks)

Obrázek příslušenství

Numéro d'article : 21272

Type de produit : 001721

Feuille de catalogue Diagramme dimensionnel STEP

Třmen EXTRA (pro Ø 50 mm)

Numéro d'article : 36453

Type de produit : 051098

Feuille de catalogue

Panier de protection EXTRA, EUROPA - L06

Obrázek příslušenství

Numéro d'article : 20041

Type de produit : 001748-RAL9016

Feuille de catalogue Diagramme dimensionnel STEP

Panier de protection EXTRA, EUROPA - L12

Obrázek příslušenství

Numéro d'article : 20042

Type de produit : 001749-RAL9016

Feuille de catalogue Diagramme dimensionnel STEP

Panier de protection EXTRA, EUROPA - L15

Obrázek příslušenství

Numéro d'article : 20043

Type de produit : 001750-RAL9016

Feuille de catalogue Diagramme dimensionnel STEP

Jeu de supports muraux - angle de 45° EUROPA (2 pièces)

Numéro d'article : 36452

Type de produit : 051099

Feuille de catalogue

Jeu d'élingues - 3 m (2 pièces)

Obrázek příslušenství

Numéro d'article : 3575

Type de produit : 051131

Feuille de catalogue Diagramme dimensionnel STEP

Sada nerezových SPON EUROPA-L06 AISI304 (6 ks)

Numéro d'article : 67903

Type de produit : 051270

Feuille de catalogue

Sada nerezových SPON EUROPA-L12 AISI304 (10 ks)

Numéro d'article : 67904

Type de produit : 051271

Feuille de catalogue

Sada nerezových SPON EUROPA-L15 AISI304 (12 ks)

Numéro d'article : 67905

Type de produit : 051272

Feuille de catalogue

Télécharger

LDT, IES

Déclaration de conformité EU

Notice de montage

Texte de l'appel d'offres
